Platzieren von Flächenbewehrung

Verwenden Sie die normalen Skizzierwerkzeuge zum Definieren der Begrenzungen für ein Bewehrungssystem, das eine bestimmte Fläche bedecken soll.

Skizzieren Sie Flächenbewehrungen in Geschossdecken, Wänden und Fundamentplatten für große Flächen, in denen Bewehrung benötigt wird.

1. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Bewehrung (Fläche).
   Anmerkung: Das Werkzeug befindet sich auch auf der kontextabhängigen Registerkarte zur Auswahl von Elementen, die gültige Basisbauteile für Bewehrungen sind.
2. Wählen Sie die Geschossdecke, Wand oder Fundamentplatte aus, die die Flächenbewehrung aufnehmen soll.
3. Klicken Sie auf Registerkarte Ändern | Begrenzung für Bewehrung erstellen Gruppe Zeichnen (Bewehrungslinie).
4. Legen Sie durch einmaliges Klicken den Anfangspunkt für die Skizze der Flächenbewehrung fest.
5. Legen Sie weitere Punkte fest, bis Sie eine geschlossene Schleife erhalten.

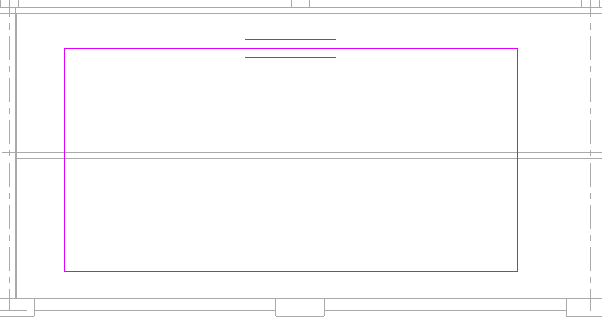

   Ein Symbol mit parallelen Linien zeigt an, an welcher Kante die Hauptrichtung der Bewehrung ausgerichtet ist.

6. Klicken Sie auf Registerkarte Ändern | Erstellen Bewehrungsumgrenzung Gruppe Modus (Bearbeitungsmodus beenden).

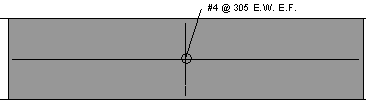

   Revit fügt in der fertigen Skizze ein Flächenbewehrungssymbol und eine Beschriftung in der Mitte der Flächenbewehrung ein.

   Anmerkung: Beim Platzieren von Flächenbewehrungen sind die Bewehrungselemente nicht sichtbar. Wenn sie angezeigt werden sollen, legen Sie die Sichtbarkeit von Bewehrungselementen im Abschnitt Grafiken in der Eigenschaftenpalette für die Flächenbewehrung fest. Die Einstellung für die Sichtbarkeit ist nur verfügbar, wenn die Option zur Erzeugung von Stäben in Flächenbewehrung aktiviert ist.
