Ergebnisteile

Anhand der Ergebnisteile kann die Temperatur eines ausgewählten Teils schnell ermittelt werden. Um die Ergebnisse mehrerer Teile zu vergleichen, definieren Sie diese als Zusammenfassungsteile, und zeigen Sie deren Ergebnisse auf der Registerkarte "Kritische Werte" der Ausgabeleiste an.

In diesem Schritt wird die Temperatur der beiden mittelgroßen Chips verglichen.

Klicken Sie auf der Registerkarte Ergebnisse auf Teile:

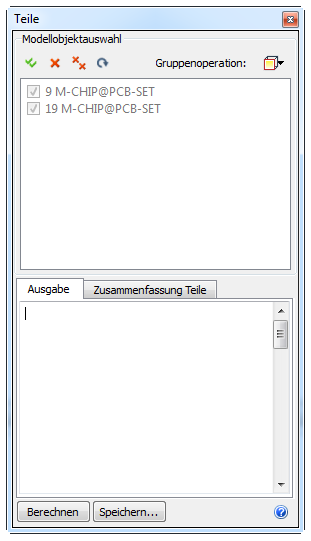

Klicken Sie auf die Schaltfläche Gruppenoperation, und wählen Sie die Gruppe Medium Chips aus.

Um diese Bauteile als Zusammenfassungsteile zu bezeichnen, aktivieren Sie das Kontrollkästchen neben jedem Bauteil im Einheitsauswahlbereich des Modells.

Um mit dem Ergebnisvergleich zu beginnen, klicken Sie auf die Registerkarte Entscheidungscenter:

Klicken Sie im Entscheidungscenter mit der rechten Maustaste auf Vergleichswerte und klicken Sie auf Zusammenfassungswerte aktualisieren.

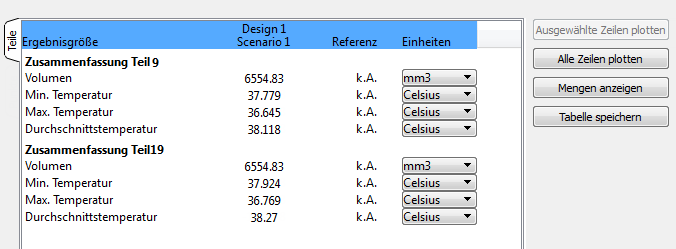

Betrachten Sie die Ergebnistabelle auf der Registerkarte "Kritische Werte" der Ausgabeleiste.

Anmerkung: Bei dieser Prozedur werden die Ergebnisse in einer einfachen Tabelle dargestellt. Nun können die Ergebnisse der beiden Chips auf einfache Weise miteinander verglichen und dargestellt werden. Wenden Sie diese Methode für den Vergleich von Ergebnissen aus mehrerer Designs und Szenarios an.

Weitere Informationen über Ergebnisteile

Herzlichen Glückwunsch! Sie haben die Übung erfolgreich abgeschlossen. Klicken Sie hier, um zur Titelseite für die Lernprogramme zurückzukehren.
