Wie bereits erwähnt wird bei Upfront CFD mit mehreren Designvarianten bzw. Szenarien gearbeitet, um das Produkt zu optimieren. Sie haben bereits ein Sommerszenario erstellt. Jetzt klonen Sie einfach das Sommerszenario und ändern die Temperaturwerte, um so das Winterszenario zu erhalten.

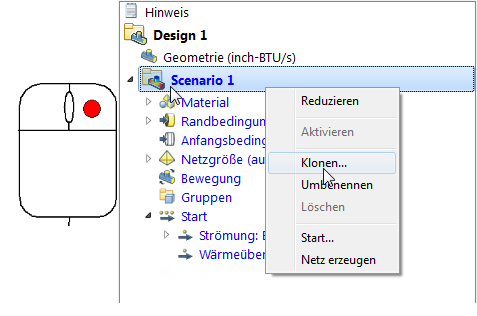

1. Klicken Sie in der Designstudienleiste mit der rechten Maustaste auf Summer (Sommer), und wählen Sie Klonen... aus.

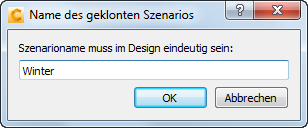

2. Geben Sie den Namen Winter ein, und klicken Sie auf OK.
3. Das Winterszenario wird in der Designstudienleiste angezeigt.
4. Ändern Sie die Außen-Referenztemperatur:

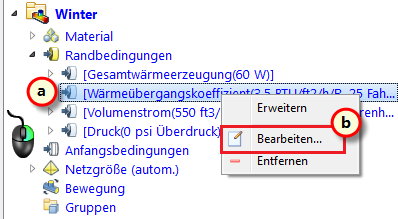

- a. Klicken Sie in der Designstudienleiste mit der rechten Maustaste auf Wärmeübergangskoeffizient 3.5 BTU/ft2/h/R, 100 Fahrenheit.
- b. Klicken Sie auf Bearbeiten...

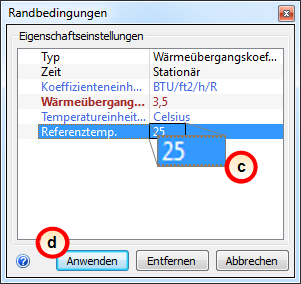

- c. Ändern Sie den Wert der Referenztemp. auf 25.
- d. Klicken Sie auf Anwenden.
5. Ändern Sie die Luftzuführungstemperatur:

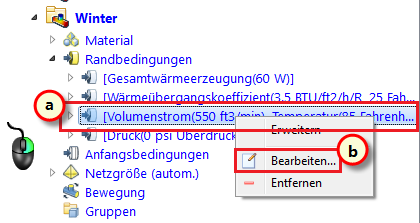

- a. Klicken Sie in der Designstudienleiste mit der rechten Maustaste auf Volumenstrom (550 ft3/min), Temperatur (64 Fahrenheit).
- b. Klicken Sie auf Bearbeiten...

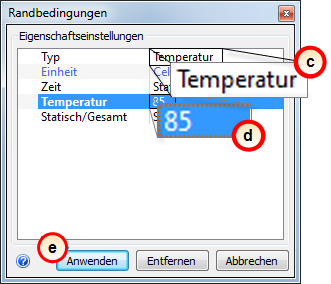

- c. Stellen Sie den Typ auf Temperatur ein.
- d. Ändern Sie den Wert für Temperatur auf 85.
- e. Klicken Sie auf Anwenden.
So sollte das Ergebnis aussehen...

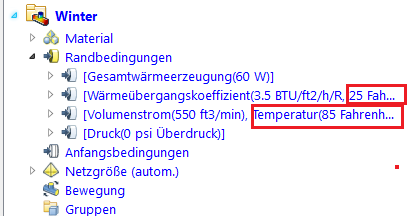

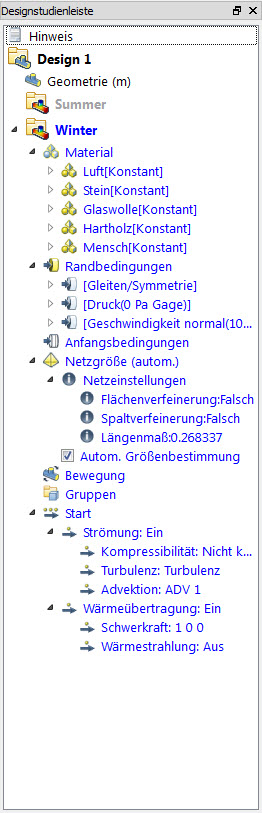

Die Designstudienleiste für das Winterszenario sollte jetzt die beiden geänderten Temperaturwerte enthalten. Alle anderen Werte müssen den Werten des Sommerszenarios entsprechen:
