Dieses Modell weist zwei unterschiedliche Fluidbereiche auf. Ein Bereich wird automatisch beim Öffnen des Modells in Autodesk® CFD erstellt, da er vollkommen von Gehäuse, Einlasslüfter und Umlenkplatte umschlossen wird.
Der andere Bereich ist nicht vollständig abgegrenzt, sodass mithilfe des Geometriewerkzeugs Hohlraumfüllung das innere Fluidvolumen erstellt werden muss. Der erste Schritt ist die Erstellung einer Fläche an der Öffnung, die dafür sorgt, dass der Volumenstrom vollständig umschlossen wird. Dann kann das innere Volumen erstellt werden.
Klicken Sie auf Geometriewerkzeuge auf der Registerkarte Konfiguration.
Wählen Sie im Dialogfeld Geometriewerkzeuge die Registerkarte Hohlraumfüllung.

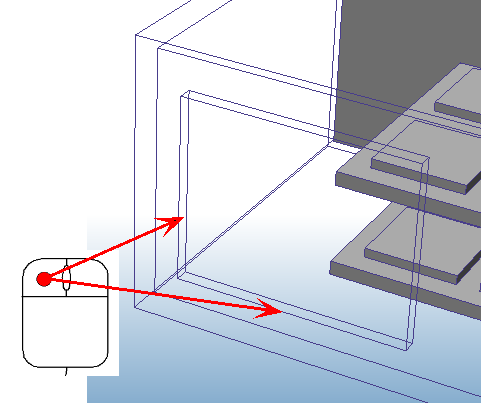

Wählen Sie zwei Kanten auf dem Auslass aus, die einen gemeinsamen Knoten haben. Wenn das Modell schattiert ist, klicken Sie mit der rechten Maustaste auf das Modell, und wählen Sie "Kontur" für eine bessere Sichtbarkeit aus.
Klicken Sie auf die Schaltfläche Fläche bilden
Klicken Sie auf die Schaltfläche Hohlraum füllen, um das Volumen abzuschließen.
Das Ergebnis ist ein Volumen, das von der Umlenkplatte und der Auslassfläche begrenzt wird.
Schließen Sie das Dialogfeld "Geometriewerkzeuge".
