In dieser Prozedur erstellen Sie zwei CAD-Objektgruppen. Eine enthält die Einlassfläche. Die andere enthält die drei Auslassflächen. Die von Ihnen in einer früheren Prozedur erstellten Regeln werden auf die Flächen verweisen, die den CAD-Objektgruppen hinzugefügt wurden.
Klicken Sie auf das Symbol CAD-Objektgruppen in der Gruppe Autodesk® CFD.
Klicken Sie auf Gruppe erstellen.

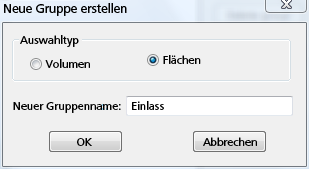

Wählen Sie Flächen. Geben Sie "Einlass" als Gruppennamen ein.
Klicken Sie auf OK.

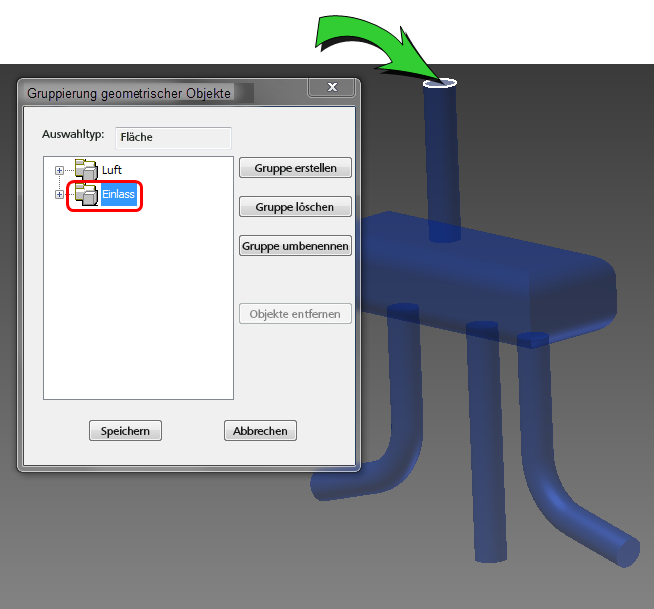

Klicken Sie auf die Gruppe Einlass, und wählen Sie die Einlassfläche aus.
Klicken Sie auf Gruppe erstellen.

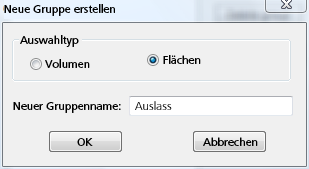

Wählen Sie Flächen. Geben Sie "Auslass" als Gruppennamen ein.
Klicken Sie auf OK.

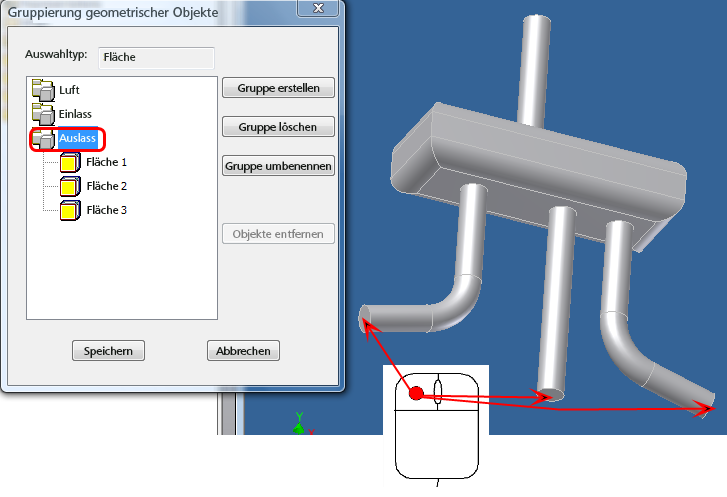

Klicken Sie auf die Gruppe Auslass, und wählen Sie die drei Einlassfläche aus.
Klicken Sie auf Speichern.
