In diesem Schritt wird der Druck am Einlass, Hals und Auslass der Düse ermittelt. Hierzu werden Zusammenfassungsebenen und der Abschnitt Kritische Werte im Entscheidungscenter herangezogen.

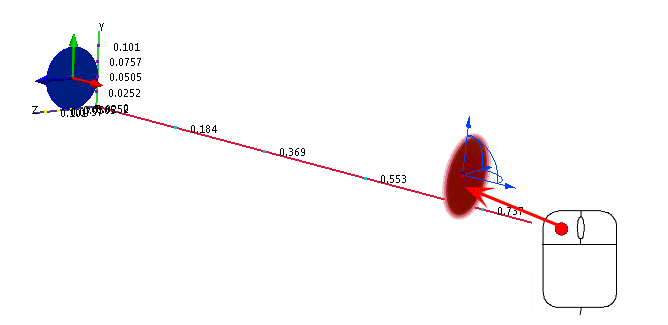

Klicken Sie mit der linken Maustaste auf die Ebene, und klicken Sie auf das Symbol "Flächenausrichtung". Wählen Sie die Einlassfläche aus.

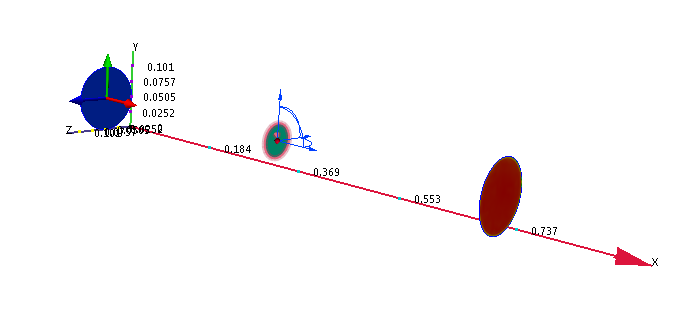

Klicken Sie zum Erstellen einer Ebene in der kontextabhängigen Gruppe Ebenen auf Hinzufügen:

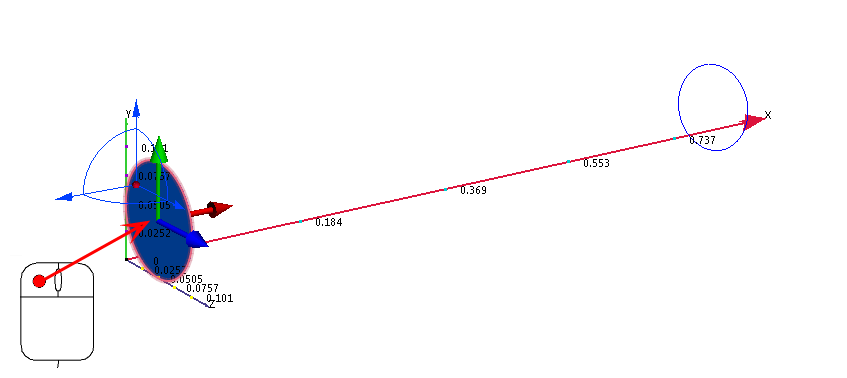

Klicken Sie mit der linken Maustaste auf die Ebene, und klicken Sie auf das Symbol "Flächenausrichtung". Wählen Sie die Auslassfläche aus.
Klicken Sie zum Erstellen einer Ebene in der kontextabhängigen Gruppe Ebenen auf Hinzufügen:
Um die Ebene auszurichten, klicken Sie mit der linken Maustaste darauf und klicken auf das Symbol aus dem kontextbezogenen Werkzeugkasten:

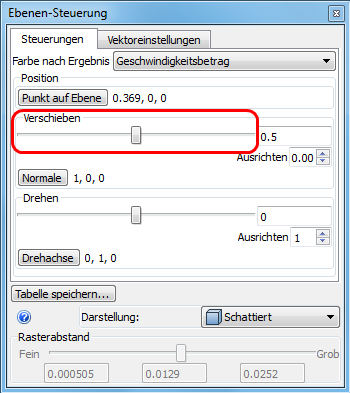

XKlicken Sie mit der rechten Maustaste auf die Ebene, und wählen Sie Bearbeiten. Stellen Sie sicher, dass die Ebene bei 0,5 liegt.
Legen Sie die drei Ergebnisebenen als Zusammenfassungsebenen fest, indem Sie das Kästchen Zusammenfassung für jede Ebene aktivieren:
Anmerkung: Wenn dieses Dialogfeld nicht angezeigt wird, klicken Sie im Schnellzugriff-Werkzeugkasten auf Auswahlliste.
Um mit dem Ergebnisvergleich zu beginnen, klicken Sie auf die Registerkarte Entscheidungscenter:

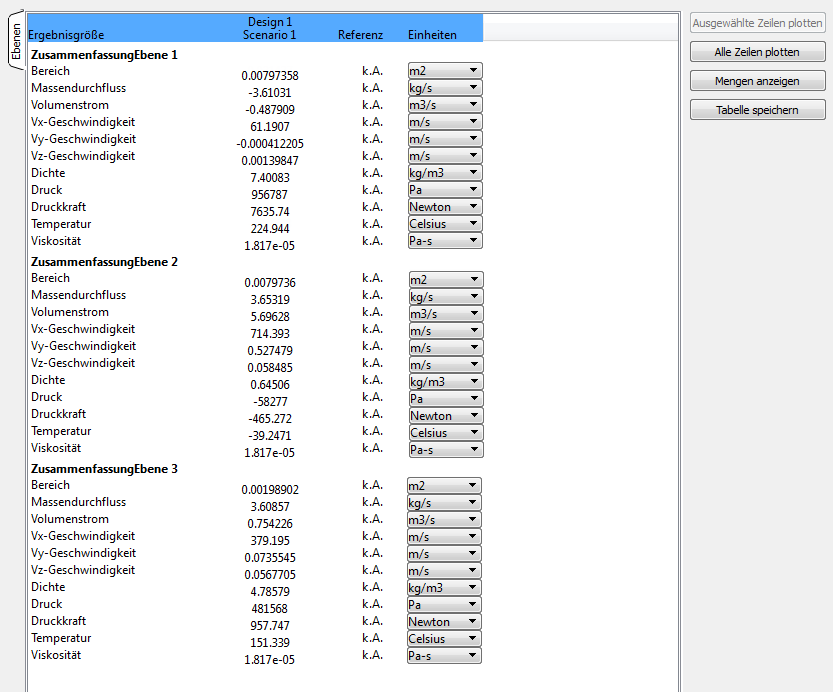

Klicken Sie im Entscheidungscenter mit der rechten Maustaste auf Vergleichswerte und klicken Sie auf Zusammenfassungswerte aktualisieren.
