Mit dieser Randbedingung wird die von einer Person, die nicht in Bewegung ist, durchschnittlich abgegebene Wärme berücksichtigt.

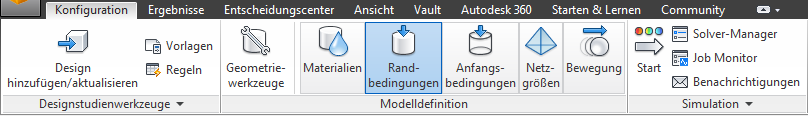

1. Klicken Sie zum Ändern des Auswahlmodus auf Konfiguration (Registerkarte) > Auswahl (Gruppe) > Volumen.

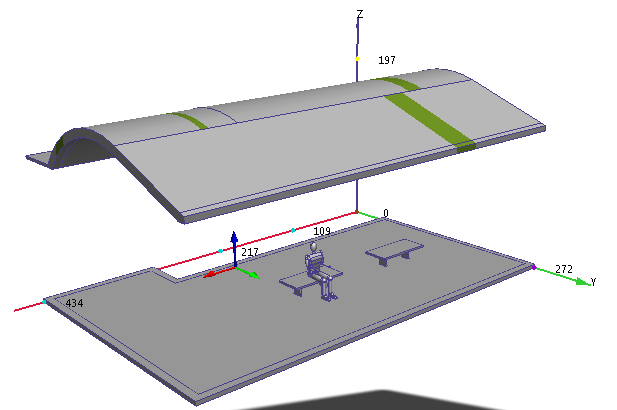

2. Blenden Sie das Wandteil und das Luftteil aus, indem Sie die STRG-Taste gedrückt halten und mit der mittleren Maustaste darauf klicken.

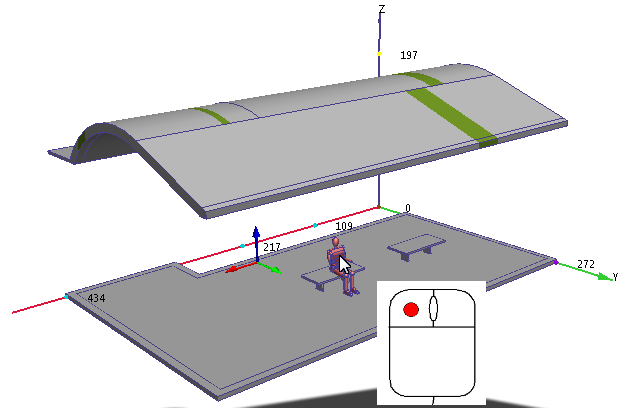

3. Wählen Sie den Bewohner aus, indem Sie mit der linken Maustaste auf ihn klicken.
Öffnen Sie zum Überprüfen die Auswahlliste, indem Sie auf das Symbol Auswahlliste im Schnellzugriff-Werkzeugkasten klicken:

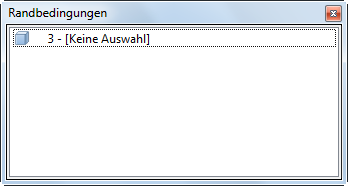

Das Auswahl-Dialogfeld sollte der folgenden Abbildung entsprechen:
Wenn andere Teile in diesem Dialogfeld aufgeführt sind, wählen Sie sie aus, und klicken Sie auf Konfiguration (Registerkarte) > Auswahl (Gruppe) > Auswahl aufheben, um sie aus der Auswahlliste zu entfernen.
4. Klicken Sie in der kontextbezogenen Gruppe Randbedingungen auf Bearbeiten:
5. Stellen Sie sicher, dass der Typ auf Gesamtwärmeerzeugung eingestellt ist. Stellen Sie Watt als Einheit ein, indem Sie W in der Zeile Einheit auswählen.

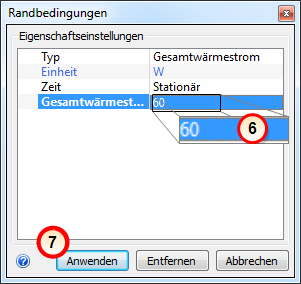

6. Geben Sie 60 in die Zeile Gesamtwärmeerzeugung ein.
7. Klicken Sie auf Anwenden.
So sollte das Ergebnis aussehen...
8. Um zu überprüfen, ob die Bedingung korrekt auf den Bewohner angewendet wurde, überprüfen Sie die Designstudienleiste und die Farbstreifen auf dem Bewohner.
- a. In der Designstudienleiste sollte die Bedingung Gesamtwärmeerzeugung aufgelistet sein und den Wert 60 W haben.
- b. Auf den Flächen der Person muss ein Farbstreifen vorhanden sein, der der "Gesamtwärmeerzeugung" in der Legende entspricht. (Nicht alle Flächen der Person müssen einen Streifen aufweisen.)
