Zuweisen einer strömungserzeugten linearen Bewegung mit einer Widerstandsfeder

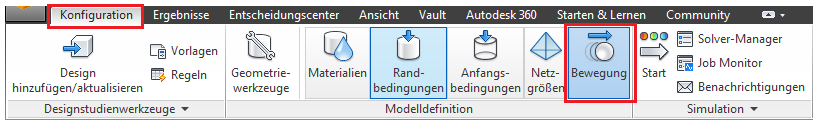

Klicken Sie auf Bewegung auf der Registerkarte Konfiguration:

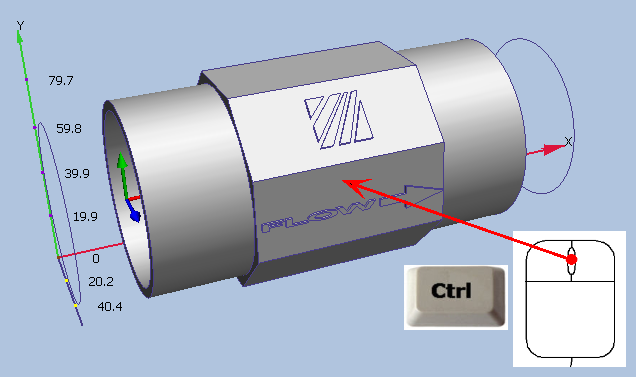

Blenden Sie die Rohrwand aus.

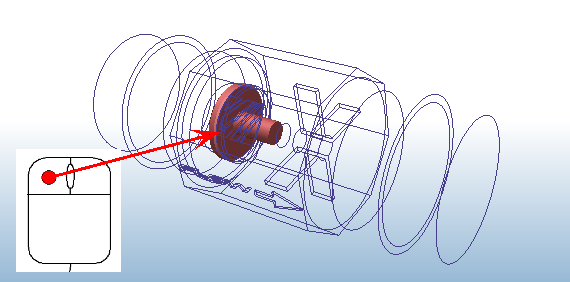

Wählen Sie den Teller aus.

Um das Schnellbearbeitungs-Dialogfeld Bewegung zu öffnen, können Sie EINE der folgenden Optionen verwenden:

Stellen Sie im Taskdialogfeld "Bewegung" Typ = Linear ein.

Richtung: Klicken Sie auf die Schaltfläche ..., und wählen Sie X aus.

Anmerkung: Der Richtungsvektor muss wie folgt lauten: 1,0,0

Anfangsposition: Geben Sie -5 ein (klicken Sie NICHT auf Eingabe).

Aktivieren Sie Strömungserzeugt.

Mindestbegrenzung: Geben Sie 0 ein (klicken Sie NICHT auf Eingabe )

Höchstbegrenzung: Geben Sie 12 (klicken Sie NICHT auf Eingabe )

Klicken Sie auf Bearbeiten, um den Bewegungseditor zu öffnen.

Anmerkung: So definieren Sie die Parameter der Widerstandsfeder werden im Bewegungseditor

Klicken Sie auf die Schaltfläche Widerstandskraft.

Variationsmethode = Feder

Vorspannweg = 0 mm

Kompressionsverschiebung = 15 mm

Vorspannkraft = 2.2 Newton

Kompressionskraft = 44.5 Newton

Klicken Sie auf Anwenden.

Klicken Sie auf OK.

Klicken Sie im Schnellbearbeitungs-Dialogfeld Bewegung auf Anwenden.
