In diesem Schritt wird die Netzverteilung mithilfe der automatischen Netzgrößenbestimmung zugewiesen. Anschließend wird das Netz auf dem Strömungskanal und dem Teller verfeinert. Hierdurch wird sichergestellt, dass das Netz für die Bewegungsanalyse geeignet ist.
Wenden Sie die automatische Netzgrößenbestimmung auf EINE der folgenden Arten an:
- Klicken Sie mit der linken Maustaste, und klicken Sie im kontextabhängigen Werkzeugkasten auf Autom. Größenbestimmung:
- Klicken Sie auf Autom. Größenbestimmung in der kontextabhängigen Gruppe Autom. Größenbestimmung:

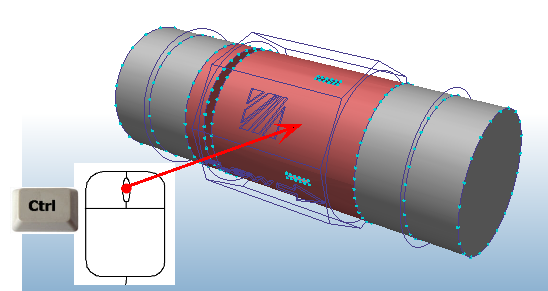

Blenden Sie die Rohrwand aus.

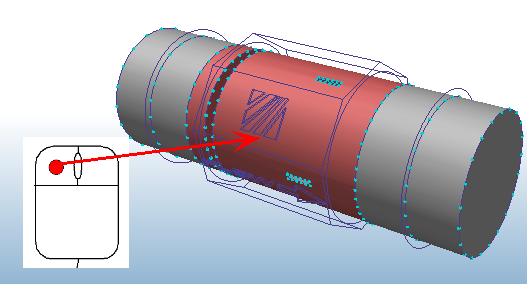

Wählen Sie den Volumenstrom aus.

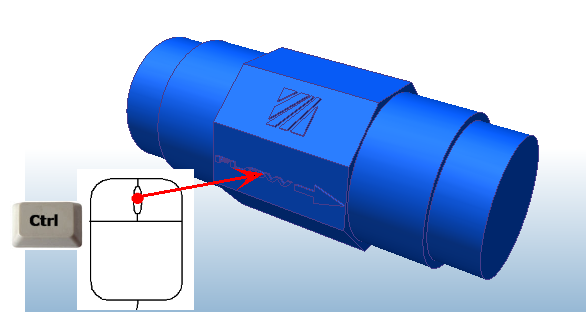

Blenden Sie den Volumenstrom aus.

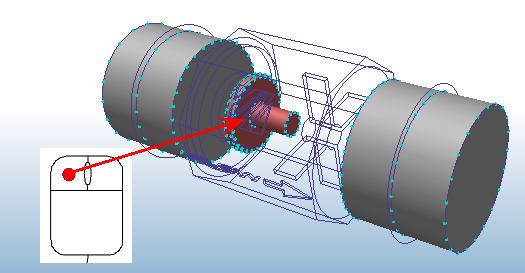

Wählen Sie den Teller aus.
Führen Sie zum Ändern der Netzgröße EINEN der folgenden Schritte aus:
- Klicken Sie im kontextabhängigen Werkzeugkasten auf Bearbeiten:
- Klicken Sie auf Bearbeiten in der kontextabhängigen Gruppe automatische Größenanpassung:

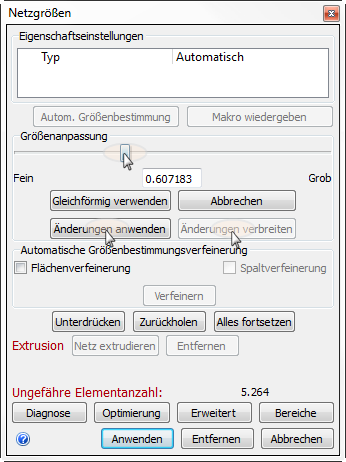

Verschieben Sie den Regler Größenanpassung auf ca. 0.6.
Klicken Sie auf Änderungen anwenden.
Klicken Sie auf Änderungen verbreiten.
