Klicken Sie auf der Registerkarte Konfiguration auf Start:

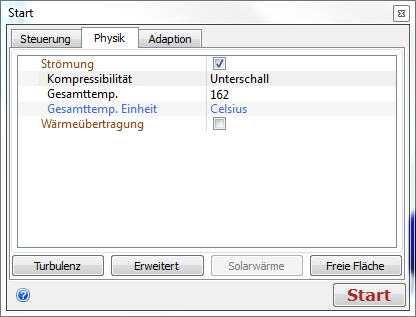

Klicken Sie auf die Registerkarte Physik.
Strömung = Ein
Kompressibilität = Kompressibel
Gesamttemp. =162
Gesamttemp.-Einheit = Celsius

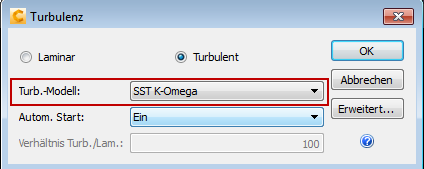

Klicken Sie auf die Schaltfläche Turbulenz. Stellen Sie im Dialogfeld Turbulenz das Turb.- Modell auf SST K-Omega ein und klicken Sie auf OK:
Klicken Sie auf die Registerkarte Steuerungen.
Auszuführende Iterationen = 1000
Klicken Sie auf die Schaltfläche Ergebnisgrößen.

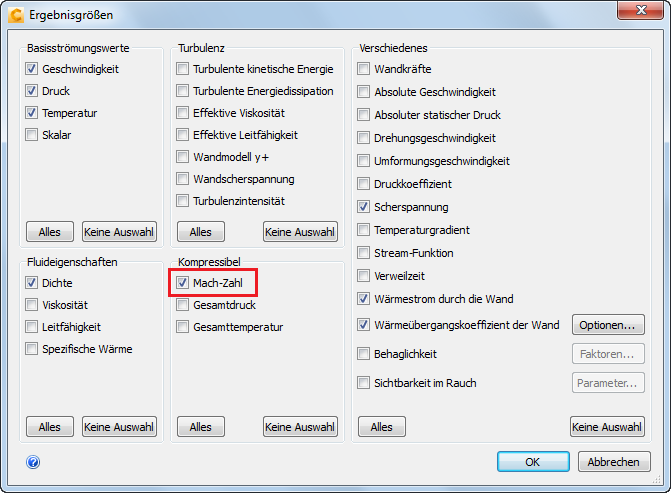

Aktivieren Sie die Ausgabe der Mach-Zahl, indem Sie Mach-Zahl auswählen. Klicken Sie auf OK.

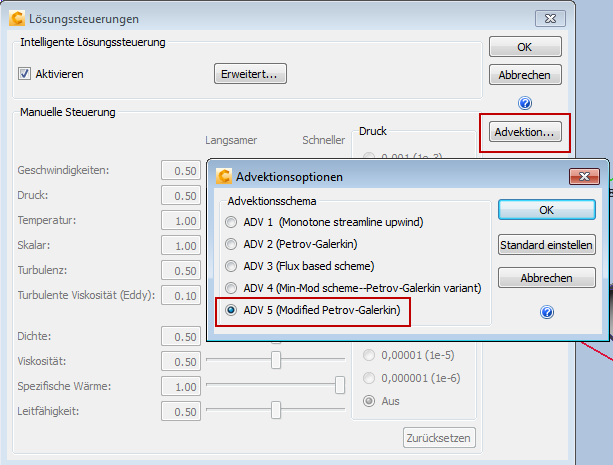

Klicken Sie auf die Schaltfläche Lösungssteuerung. Klicken Sie im Dialogfeld Lösungssteuerungen auf Advektion.... Wählen Sie im Dialogfeld Advektionsoptionen die Option ADV 5 aus. Schließen Sie beide Dialogfelder.
Klicken Sie zum Starten der Analyse auf die Schaltfläche Start.
Die Analyse wird wahrscheinlich vor dem Erreichen von 1000 Iterationen von der automatischen Konvergenzbeurteilung angehalten. Wenn Sie weitere Iterationen ausführen möchten, müssen Sie die automatische Konvergenzbeurteilung wie folgt deaktivieren:
|
1. Klicken Sie auf der Registerkarte Steuerung auf die Schaltfläche Lösungssteuerung im Dialogfeld Start. 2. Klicken Sie im Dialogfeld Lösungssteuerung auf die Schaltfläche Erweitert. 3. Deaktivieren Sie im Dialogfeld Erweiterte Lösungssteuerung die Option Automatische Konvergenzbeurteilung. 4. Schließen Sie beide Dialogfelder. 5. Klicken Sie im Schnellbearbeitungs-Dialogfeld Start auf die Schaltfläche Start, um die Analyse fortzusetzen. |
Während der Netzerzeugung werden in der Ausgabeleiste Meldungen mit weiteren Informationen angezeigt.
Wenn dies aus Pro/Engineer gestartet wurde, wird die CAD-Benutzeroberfläche bei der Netzerstellung angezeigt, und Statusmeldungen werden auf die CAD-Benutzeroberfläche geschrieben.
