Durchführen der Analyse

In diesem Schritt führen Sie die Simulation aus.

1. Klicken Sie auf das Symbol Start (), das über dem ViewCube angezeigt wird, wenn sich der Cursor in der Nähe befindet. Durch diese Aktion wird die isometrische Vorgabeansicht des Modells wiederhergestellt.

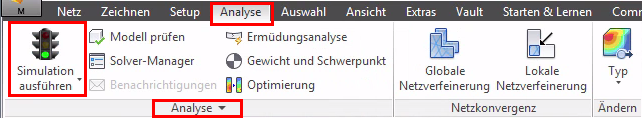

2. Klicken Sie auf Analyse Simulation ausführen.

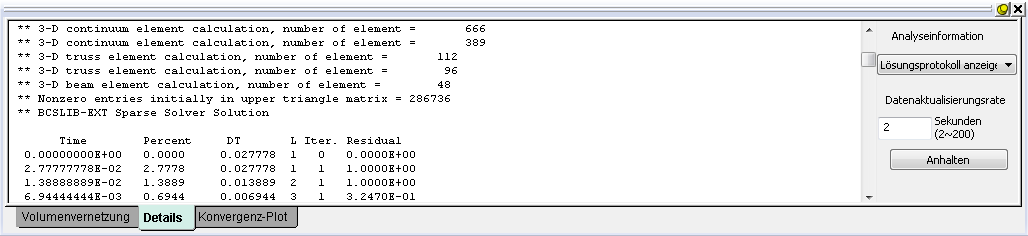

3. Wenn eine Analyse zum ersten Mal ausgeführt wird, wird das Volumennetz im Inneren der Bauteile generiert. Wenn die Volumenvernetzung abgeschlossen ist, beginnt die Lösung. Während die Lösung fortschreitet, wird das Solver-Protokoll auf der Registerkarte Details der Ausgabeleiste (am unteren Rand des Simulation Mechanical-Fensters) angezeigt:

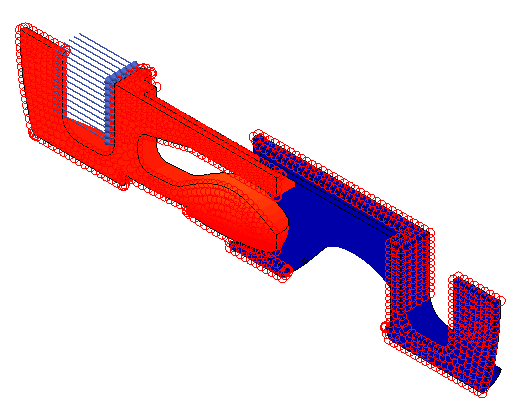

   Während der Lösung wird die Anzeige bei jedem abgeschlossenen Zeitschritt aktualisiert. Sie müssen nicht darauf warten, bis die Simulation abgeschlossen ist, um die Teilergebnisse zu sehen. Wenn die beiden Teile miteinander verbunden werden, können Sie sehen, wie der Federteil federt, während er eingeschoben wird und im Schnallenteil einrastet.

   Abhängig von Ihrer Softwareversion und den Einstellungen sind die Lasten und Abhängigkeiten möglicherweise vorgabemäßig ein- oder ausgeblendet.



   Nach einigen Minuten wird die Lösung beendet:

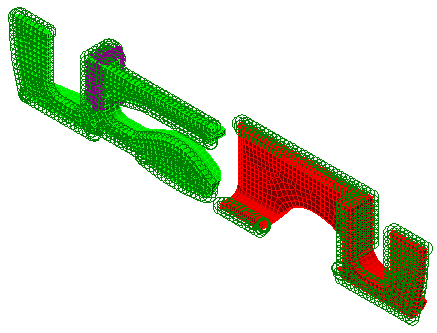

4. Wenn die Last- und Abhängigkeitssymbole für das Modell angezeigt werden, klicken Sie auf Ansicht Lasten und Abhängigkeiten, um sie auszublenden.

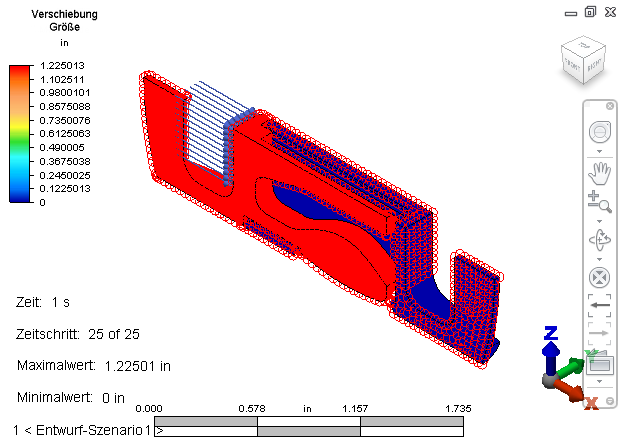

Danach werden die Ergebnisse angezeigt.
