Zunächst wird das CAD-Modell der Kurbelbaugruppe geöffnet.
- Wenn Simulation Mechanical noch nicht ausgeführt wird, starten Sie es über die Verknüpfung auf dem Desktop oder das Startmenü von Windows®. Das Dialogfeld Öffnen wird angezeigt.
- Überspringen Sie den nächsten Schritt und fahren Sie mit Schritt 3 fort.
- Wenn Simulation Mechanical bereits ausgeführt wird, klicken Sie im Schnellzugriff-Werkzeugkasten auf
Öffnen. Das Dialogfeld Öffnen wird angezeigt. - Wenn Neu oder Letzte Dateien ausgewählt ist, klicken Sie auf das Symbol für Öffnen () in der linken oberen Ecke des Dialogfelds, um andere Dateien zu suchen.
- Wechseln Sie in den Ordner, in dem Sie die Lernprogrammmodelle gespeichert haben.
- Wählen Sie die Option STEP (*.stp, *.ste, *.step) im Abschnitt CAD-Dateien der Dropdown-Liste Dateityp.
- Wählen Sie die Datei Remote Crank.step aus und klicken Sie auf Öffnen.
- Stellen Sie sicher, dass für die Berechnungsart Linear
Statische Spannung mit linearen Materialmodellen festgelegt ist, und klicken Sie auf OK. - Klicken Sie auf Ja, wenn Sie gefragt werden, ob Sie die vorgegebene Farbpalette von Simulation Mechanical anstelle der CAD-Modell-Farben verwenden möchten.

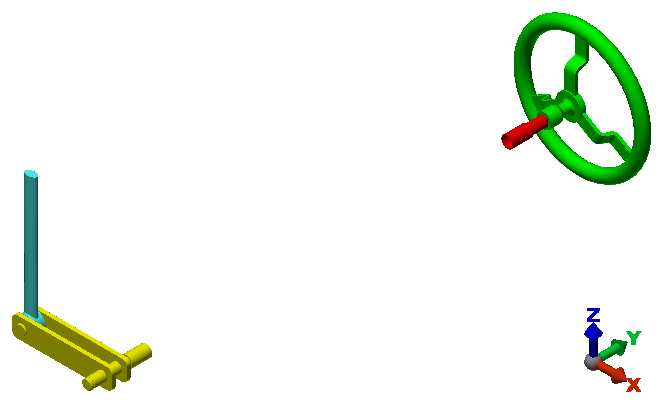

- Klicken Sie auf Ja, wenn Sie gefragt werden, ob die CAD-Bauteilnamen importiert werden sollen. Das Modell wird in der FEM-Editor-Umgebung geöffnet, wie in der folgenden Abbildung gezeigt.
