Volumenvernetzung des Modells

1. Wählen Sie  Netz Netz 3D-Netzeinstellungen.
   1. Klicken Sie auf die Schaltfläche Optionen.
      1. Wählen Sie im Pulldown-Menü Typ den Eintrag Absolute Netzgröße.
      2. Geben Sie 0.1 in das Feld Größe ein.
      3. Klicken Sie auf OK, um die Netzoptionen zu übernehmen.
   2. Klicken Sie auf die Schaltfläche Netzmodell.

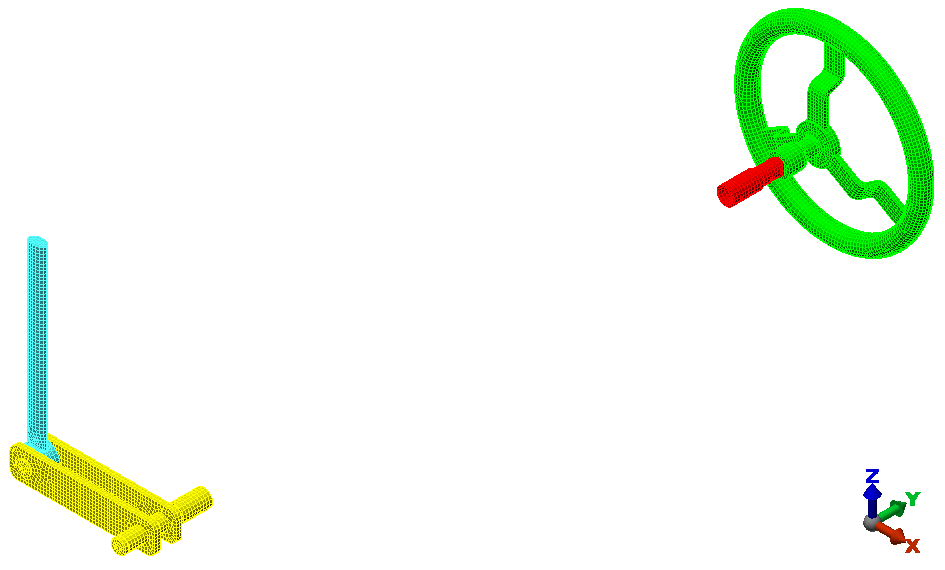

2. Wenn Sie zur Überprüfung der Netzergebnisse aufgefordert werden, klicken Sie auf Nein. Das Modell sollte wie in der folgenden Abbildung aussehen.



Anmerkung: Obwohl der Standardnetztyp Volumen ist, wurde bisher nur das Flächennetz erstellt. Die Erstellung der inneren Netzlinien erfolgt vorgabegemäß erst dann, wenn der Befehl Simulation ausführen oder Modell überprüfen zum ersten Mal ausgeführt wird.
