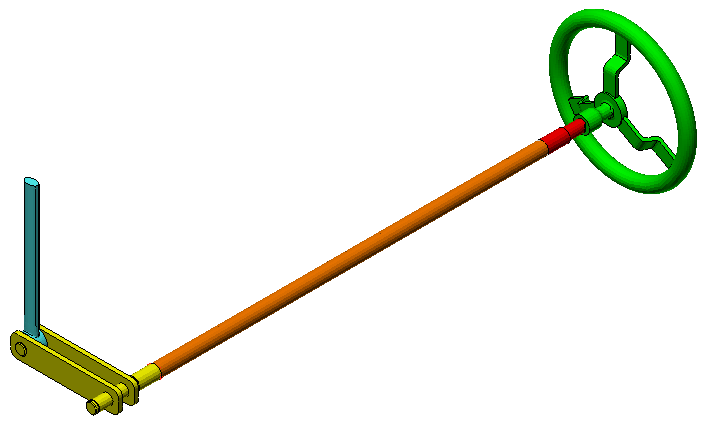

Dieses Lernprogramm bietet eine schrittweise Anleitung zum Vernetzen der in der folgenden Abbildung dargestellten Kurbelbaugruppe. Der Großteil der Hohlwelle, die das Rad mit der Kurbel verbindet, wurde im CAD-Modell nicht berücksichtigt. Sie erstellen eine Balkenelementverbindung zwischen dem Rad und der Kurbel mithilfe des Werkzeugs Schwerpunktgenerator. Das vernetzte Modell wird im nachfolgenden Lernprogramm Kurbel – Statische Spannungsanalyse verwendet.
Erläuterte Funktionen:
- Volumenvernetzung
- Erstellen einer Balkenelementverbindung zwischen zwei Bauteilen mit dem Schwerpunktgenerator
- Starre Elemente
- Unterteilen von Balkenelementen in mehrere Schritte
