Erstellen zweier strukturierter Netze

1. Klicken Sie auf Netz Strukturiertes Netz Zwischen 2 Objekten.

   Gehen Sie wie folgt vor, um ein Netz mit den Abmessungen 16 x 16 zwischen dem kleinen Bogen rechts und der geraden Linie zu erstellen:

   1. Geben Sie 16 in das Feld AA' und 16 in das Feld AB ein. Dies legt die Unterteilungen entlang der ausgewählten Skizzenobjekte und entlang des Abstands zwischen den beiden Objekten fest.

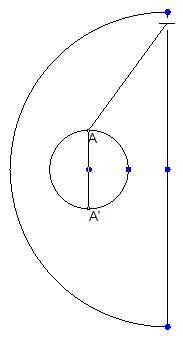

   2. Klicken Sie in die Nähe der Oberseite des kleinen Bogens rechts, wie in der folgenden Abbildung gezeigt.

   3. Klicken Sie in die Nähe der Oberseite der Linie.

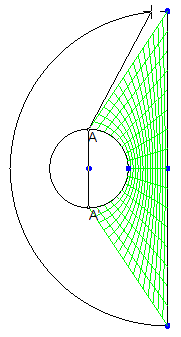

   4. Klicken Sie auf Anwenden.

   Gehen Sie wie folgt vor, um ein Netz mit den Abmessungen 16 x 16 zwischen den beiden Bogen links zu erstellen:

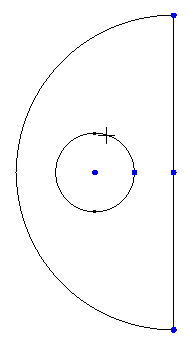

   5. Klicken Sie in die Nähe der Oberseite des linken kleinen Bogens.

   6. Klicken Sie in die Nähe der Oberseite des großen Bogens.

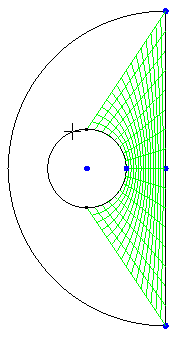

   7. Klicken Sie auf Anwenden.
   8. Drücken Sie ESC, um den Vernetzungsbefehl Zwischen 2 Objekten zu beenden.
2. Klicken Sie auf  Ansicht Navigieren Ausrichtung Isometrische Ansicht.

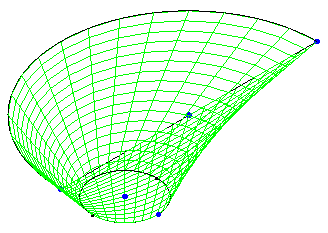

   Das Modell wird wie in der folgenden Abbildung angezeigt.
