Erstellen des zylindrischen Teils

Jetzt erstellen Sie den zylindrischen Teil des Trichters, indem Sie miteinander verbundene Kopien der unteren Kante des Halbzylinders in die Z-Richtung anfertigen.

1. Klicken Sie auf  Ansicht Navigieren Ausrichtung Vorderansicht.

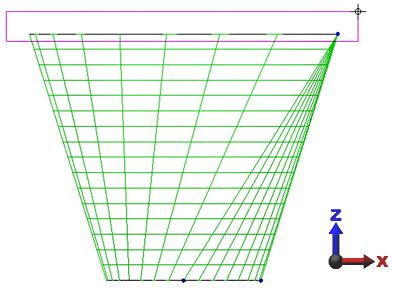

2. Während die Befehle  Auswahl Form Punkt oder Rechteck und  Auswahl Auswählen Linien aktiv sind, klicken Sie und ziehen Sie einen Auswahlrahmen um die oberste Kante des Modells.

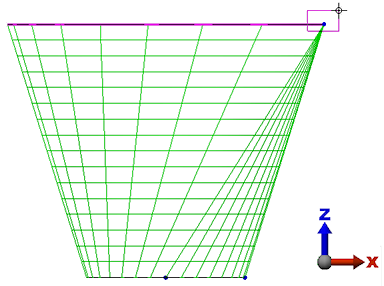

3. Halten Sie die Strg-Taste gedrückt und ziehen Sie ein Rechteck um die rechte obere Ecke des Modells.



   Dadurch werden die Linien entlang der geraden Kante aus der Auswahl entfernt. Diese Linien sollten nicht kopiert werden, da dies eine Wand in der Mitte des Zylinders erzeugen würde.

4. Klicken Sie auf Zeichnen Muster Verschieben oder kopieren.
   1. Aktivieren Sie das Kontrollkästchen Kopieren.
   2. Geben Sie im Feld daneben den Wert 16 ein.
   3. Aktivieren Sie das KontrollkästchenZusammenfügen.
   4. Geben Sie 20 in das Feld Gesamtabstand ein.
   5. Aktivieren Sie das Optionsfeld DZ.
   6. Klicken Sie auf OK.
5. Klicken Sie auf Ansicht Navigieren Ausrichtung Isometrische Ansicht.

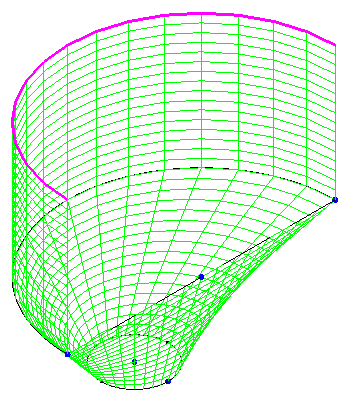

   Das Modell wird wie in der folgenden Abbildung angezeigt.
