Analysieren des Modells

1. Klicken Sie auf Analyse Analyse Simulation ausführen.

   Nach der Volumenvernetzung erfolgt die Analyse, und das Modell wird in der Ergebnisanzeige angezeigt. Vorgabemäßig wird anfangs die Verschiebungsgröße angezeigt. Die maximale Verschiebung beträgt ca. 0.64 mm. Das überschreitet die zulässige Verschiebung von 0.5 mm.

2. Wenn die Last- und Abhängigkeitssymbole sichtbar sind, klicken Sie auf Ergebnisoptionen Ansicht Lasten und Abhängigkeiten, um sie auszublenden.

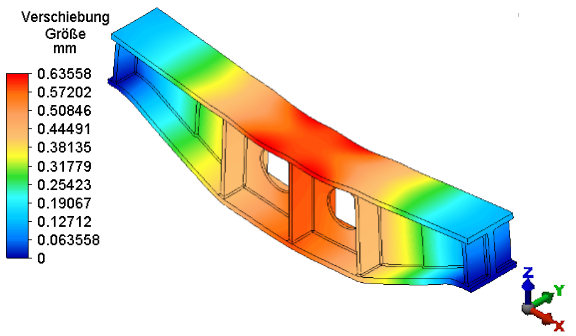

3. Klicken Sie im Browser (Strukturansicht) mit der rechten Maustaste auf die Überschrift 2 <Rand> unter Bauteile und deaktivieren Sie die Option Sichtbarkeit im Kontextmenü. Die 3D-Federunterstützungen (Randelemente) werden ausgeblendet, und das Modell wird wie in der folgenden Abbildung gezeigt:
