Verbinden der Bauteile mit dem Schwerpunktgenerator

Als Nächstes verwenden Sie den Schwerpunktgenerator, um die Schwerpunkte an den Enden der Kurbel- und Rad-Wellenstummel zu finden, sie mit den Endflächen zu verbinden und sie mit einem Balkenelement zu verbinden.

1. Klicken Sie auf  Ansicht Navigieren Ausrichtung Rechtsansicht.

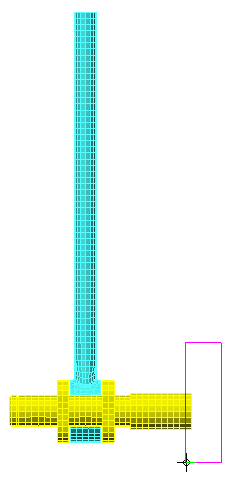

2. Während die Befehle Auswahl Form Punkt oder Rechteck und Auswahl Auswählen Flächen aktiv sind, klicken Sie und ziehen Sie einen Auswahlrahmen nur um die rechte Kante der Kurbelunterbaugruppe, wie unten gezeigt.



3. Klicken Sie auf  Zeichnen Konstruktion Schwerpunktgenerator  Das Dialogfeld Schwerpunktgenerator wird angezeigt. Sie sehen, dass Bauteil 3, Fläche 5 bereits in der Liste Primäre Schwerpunktgeometrie angegeben ist. Die Bauteilnummer wurde automatisch auf 5 gesetzt, die erste verfügbare, nicht bereits verwendete Bauteilnummer.
   1. Aktivieren Sie die Option Schwerpunkt mit Geometrie mit "Speichen" verbinden.
   2. Aktivieren Sie die Option Primären mit sekundärem Schwerpunkt verbinden.

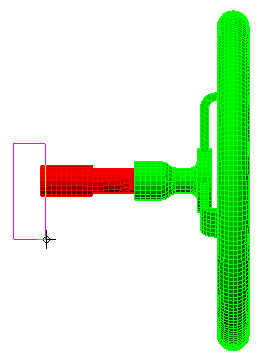

   3. Klicken Sie und ziehen Sie einen Auswahlrahmen nur um die linke Kante der Radunterbaugruppe, wie unten gezeigt.



   4. Klicken Sie auf Hinzufügen rechts neben dem Feld Sekundäre Schwerpunktgeometrie.

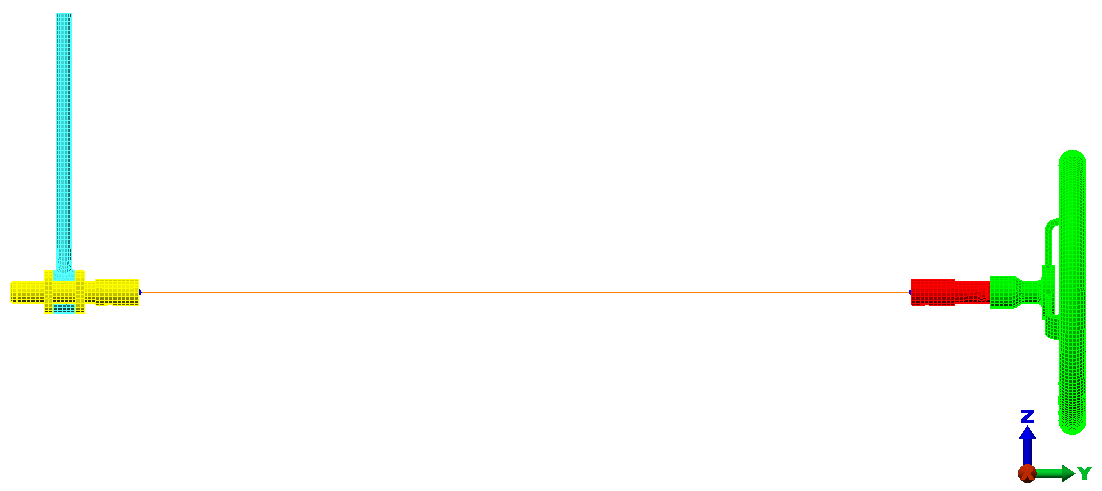

   5. Klicken Sie auf OK. Das Modell wird wie in der folgenden Abbildung angezeigt.
