Sie beginnen, indem Sie einen Bogen und eine gerade Konstruktionslinie zeichnen, um den Umfang des oberen Teils des linken konischen Teils darzustellen.
- Erweitern Sie den Zweig Ebenen im Browser (Strukturansicht), klicken Sie mit der rechten Maustaste auf die Überschrift Ebene 1 <XY(+Z)> und wählen Sie Skizze.
- Klicken Sie auf
Zeichnen
Zeichnen Bogen Mittel- und Endpunkte. - Drücken Sie die EINGABETASTE, um den Ursprung als den Mittelpunkt des Bogens zu definieren.
- Geben Sie -20 in das Feld Y ein und drücken Sie die EINGABETASTE, um den Punkt (0, -20, 0) als ersten Endpunkt des Bogens anzugeben.
- Geben Sie 20 in das Feld Y ein und drücken Sie die EINGABETASTE, um den Punkt (0, 20, 0) als zweiten Endpunkt des Bogens anzugeben.
- Klicken Sie auf Anwenden.
- Drücken Sie ESC, um den Kreisbefehl zu beenden.
- Wählen Sie
Ansicht Navigieren Einschließen (alles einfassen). Der Bogen sollte wie nachfolgend dargestellt angezeigt werden.
Anmerkung: Diese Bogenausrichtung ist erforderlich, wenn die resultierende Halbstruktur um die YZ-Ebene gespiegelt werden soll. Die Struktur, die Sie erstellen, wird im Bild des Halbmodells unten gezeigt. (Der soeben erstellte Bogen ist hervorgehoben.) Sie sehen, dass die Struktur um die YZ-Ebene symmetrisch ist.
- Wählen Sie
Zeichnen Zeichnen Linie. - Klicken Sie auf einen Endpunkt des Bogens und dann auf den gegenüberliegenden. Nahe am Endpunkt wird der Cursor mit einem Vorhängeschloss angezeigt, was darauf hinweist, dass die Linie an diesem Punkt gefangen wird.
- Drücken Sie zweimal ESC, um den Linienbefehl zu beenden.
- Klicken Sie im Browser mit der rechten Maustaste auf die Überschrift Ebene 1 <XY(+ Z)> unter der Überschrift Ebenen und deaktivieren Sie Skizze.

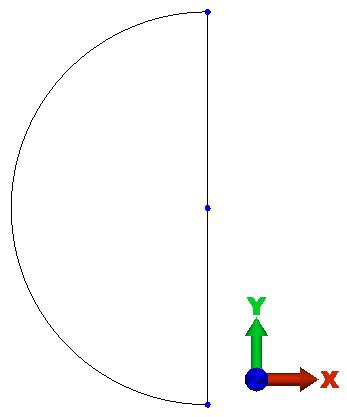

Das Modell sollte wie in der folgenden Abbildung aussehen.
