Procedimiento para trabajar con herramientas de comprobación de errores

Cómo utilizar el informe de error de revisión eléctrica, buscar y corregir problemas relacionados con cables y limpiar dibujos.

Informe de error de revisión de eléctrica

  1. Haga clic en la ficha Informesgrupo EsquemaRevisión eléctrica. Buscar
  2. Haga clic en Detalles para ver los problemas detectados.
    Nota: Si no se detectan errores, el botón Detalles no se activa.
  3. (Opcional) Haga clic en Dibujo activo para ver únicamente los problemas detectados en el dibujo activo.
  4. Haga clic en cualquiera de las fichas resaltadas con un icono de error.
  5. Para ir al componente o cable y corregir un error:
    • Seleccione un registro de revisión y haga clic en Ir a (o doble clic en el registro de revisión).
    • Corrija el error mediante cualquiera de las herramientas de edición.
      Nota: Cuando se desplaza a la ubicación de un error, aparece una "x" en la columna izquierda del cuadro de diálogo.
  6. Para ocultar los errores no necesita corregir:
    • Seleccione los errores mediante las teclas Mayús o Ctrl, o realice una selección en ventana de varias filas.
    • Haga clic en Marcar como ignorado.
    • Active Ocultar los problemas ignorados.
  7. Para exportar el informe a un archivo de texto, realice una de las siguientes acciones:
    • Haga clic en Exportar ficha para exportar solo los registros en la ficha actual.
    • Haga clic en Exportar todo para exportar el informe completo.
Nota: Ejecute la herramienta Revisión del dibujo para ejecutar funciones de limpieza relacionadas con cables automáticamente.

Limpieza de cables y números de cable

  1. Haga clic en la ficha Informesgrupo EsquemaRevisión del dibujo. Buscar
  2. Seleccione si desea procesar el proyecto o el dibujo activo.
  3. Marqué los errores relacionados con cables que desee que el programa busque y corrija.
  4. Use el informe para navegar a los errores restantes.

Comprobación/reparación de espacios de cable

  1. Pulse en la ficha Esquemagrupo Editar cables/números de cableelemento desplegable Modificar espacio de cableComprobar/reparar punteros de abertura. Buscar
  2. Seleccione cada segmento de cable según las instrucciones.

    Se añaden datos de espacios según sea necesario. El resultado de la comprobación/reparación se muestra en el área de solicitud de comandos.

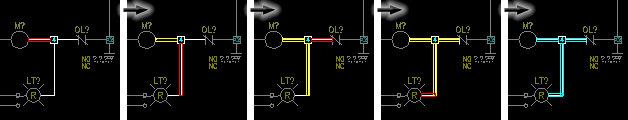

Comprobación/rastreo de un cable

Permite solucionar los problemas relativos a los cables no conectados o cortocircuitados y a los punteros de espacio de intersección de cables no válidos.

  1. Pulse en la ficha Esquemagrupo Editar cables/números de cableelemento desplegable Modificar cablesComprobar/rastrear cable. Buscar
  2. Seleccione un cable de la red. Puede seleccionar "A" para mostrar todos los segmentos. Si prefiere atravesar un cable a la vez, pulse la barra espaciadora.
  3. Pulse:
    • A . Muestra todos los cables del equipotencial
    • Barra espaciadora. Muestra los segmentos de cable del equipotencial de uno en uno.

      Los puntos finales de los segmentos de cable conectados se muestran en el área de solicitud de comandos.

  4. Redibuje para borrar los gráficos temporales.

Limpiar los dibujos

La limpieza de dibujos crea dibujos mediante la copia de los objetos de los dibujos existentes en nuevos dibujos en blanco.

  1. Haga clic en la ficha Proyectogrupo Resolución de problemasUtilidad de limpieza de DWG. Buscar
  2. Seleccione lo que desea procesar:
    • Proyecto activo. Se pueden procesar todos los dibujos del proyecto o seleccionar los dibujos deseados del proyecto.
    • Buscar carpeta. Se procesan todos los dibujos de la carpeta seleccionada.
    • Dibujo único. Solo se procesa el dibujo seleccionado.
  3. (Opcional) Haga clic en Limpiar todo para ejecutar el comando LIMPIA de AutoCAD y limpiar todos los elementos que no se utilizan (por ejemplo, definiciones de bloque, estilos de cota, capas, tipos de línea y estilos de texto).
  4. Haga clic en Aceptar.
  5. Seleccione los dibujos o la carpeta cuando se le solicite.

    Se crean las nuevas copias limpias de los dibujos y aparece un aviso que indica la carpeta donde se pueden buscar los dibujos nuevos.
