Estas actualizaciones están disponibles para los clientes suscriptores. Muchas de estas mejoras se basan en las ideas de AutoCAD Electrical IdeaStation.
Informe de la lista de materiales combinada de AutoCAD Electrical e Inventor

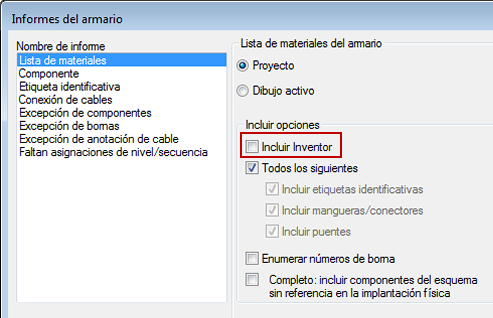

Si el proyecto está enlazado a un ensamblaje de Inventor como parte de un proyecto electromecánico, puede generar un informe de la lista de materiales combinada. Ahora hay disponible una opción para incluir las piezas de Inventor cuando genera un informe de lista de materiales del armario.
Con esta opción, cualquier pieza eléctrica del ensamblaje de Inventor se incluirá en el informe. La columna Electromecánica del informe indica si el componente proviene de AutoCAD Electrical, Inventor, o si está enlazado y representado en ambos.
Enlace de componentes en la ficha Vista de posición
Ahora, cuando trabaje en un proyecto electromecánico, podrá enlazar el componente de AutoCAD Electrical con la pieza de Inventor en la pestaña Vista de posición del Gestor de proyectos.

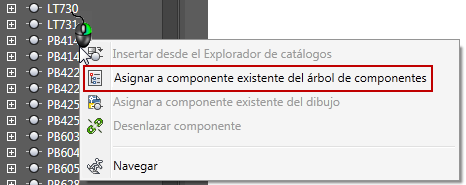

En la ficha Vista de posición, haga clic con el botón derecho en el componente de AutoCAD Electrical o en la pieza de Inventor en la vista de árbol y haga clic en Asignar a componente existente del árbol de componentes.

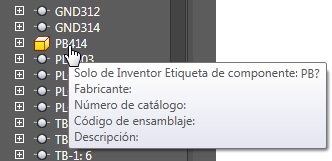

Busque y seleccione la otra representación en el árbol. En este ejemplo, dado que he comenzado con el componente de AutoCAD Electrical, selecciono el pulsador de Inventor.

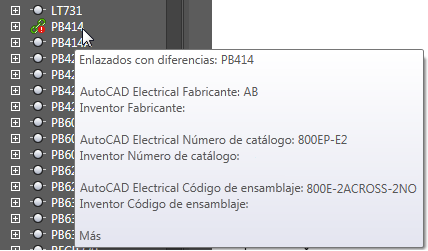

Ahora los componentes están enlazados, pero existen algunas diferencias.

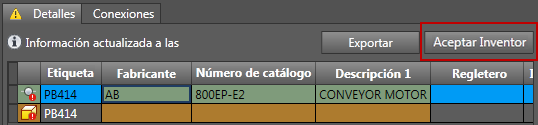

Puede solucionar estas diferencias en el panel Detalles en la ficha Vista de posición.
Actualización de la referencia numérica del elemento

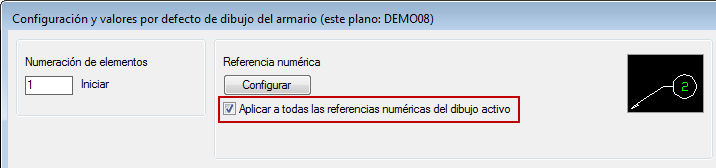

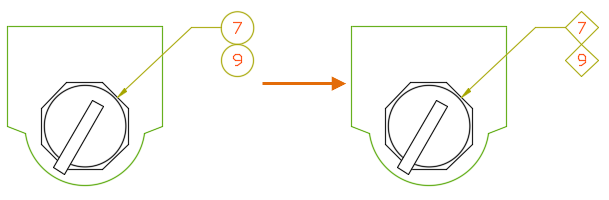

Si cambia la configuración de la referencia numérica del dibujo en Configuración de dibujo del armario, ahora puede actualizar referencias numéricas en el dibujo activo.
Después de Aceptar, cada referencia numérica del dibujo activo se actualiza para que coincida con la configuración de las referencias numéricas.
Ignorar los errores de la revisión eléctrica

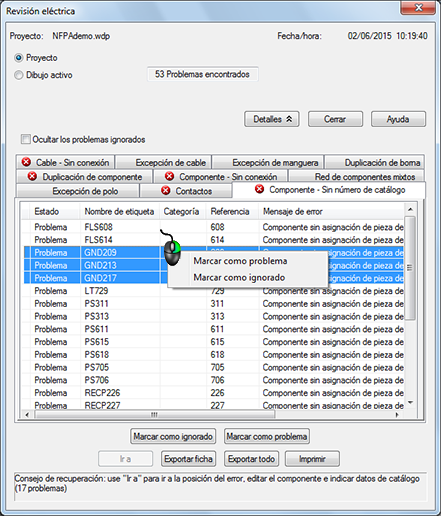

Una vez que se ha determinado que no es necesario corregir un error, su estado se puede definir en Ignorado.
Los errores ignorados se indican en la columna Estado.

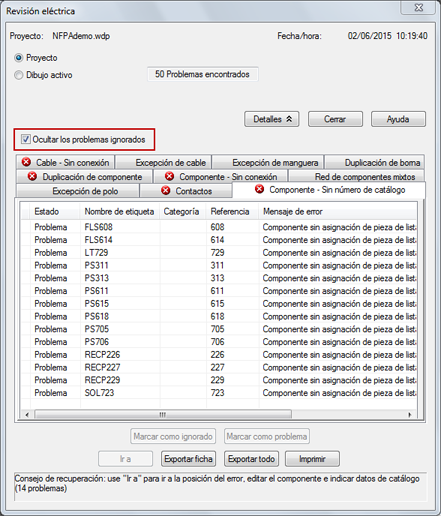

Una vez que haya marcado los errores que desea ignorar, puede ocultarlos.
El estado de error se recuerda cada vez que se ejecuta la revisión y en todas las sesiones de AutoCAD Electrical.

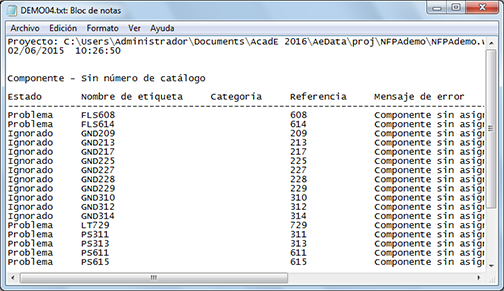

Los errores ignorados se incluyen en el archivo de texto que se genera al exportarlo, aunque estén ocultos en el cuadro de diálogo. Si un error se ha marcado como ignorado, se indica en la columna Estado en el archivo de texto.
Otras mejoras
- Al insertar implantaciones del armario desde una lista de esquema, la configuración de orden se guarda ahora entre sesiones.

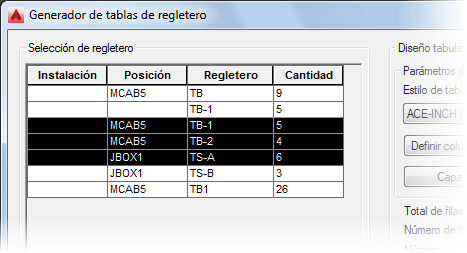

- Ahora se pueden ordenar los regleteros en el Generador de tablas de regleteros haciendo clic en el encabezamiento de la columna. Los regleteros se generan en el orden configurado.
- Al agregar o editar las flechas de señal, las flechas de origen y destino relacionadas se actualizan automáticamente, aunque estén en otros dibujos.
