Conectores de cables

Utilice las herramientas Insertar cable y Bus múltiple para añadir cables entre conectores.

La Caja negra 1 está asociada a un componente de mayor tamaño como una caja eléctrica. Las Cajas negras 2 a 4 son componentes más pequeños que forman parte de la caja eléctrica. Los componentes deben unirse mediante cables. El método más sencillo consiste en utilizar las herramientas Insertar cable y Bus de cables múltiples.

Unión de los conectores mediante cables

1. Haga clic en la ficha Esquemagrupo Insertar cables/números de cableelemento desplegable Insertar cablesCable. Buscar
2. Responda a las solicitudes de la siguiente manera:

   Precise inicio de cable o [Tipo de cable/X=mostrar conexiones]:

   Haga clic en PJ1 en el polo 1 de la caja negra 1

   Precise extremo de cable o [Continuar]: Haga clic en PJ2 en el polo A de la caja negra 2

3. Repita estos pasos para conectar PJ1 (polo 2) a PJ3 (polo A) y PJ1 (polo 3) a PJ4 (polo A). Haga clic con el botón derecho para salir del comando.

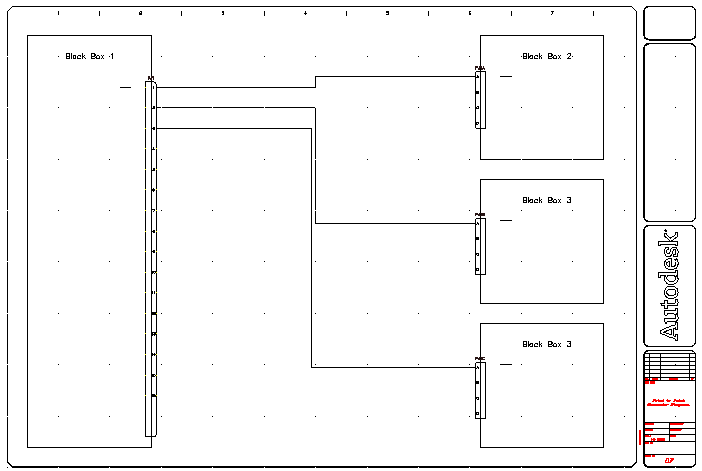

   Observe que la herramienta Insertar cable ha dibujado el cable entre los conectores, evitando la geometría existente en la pantalla.

4. Haga clic en la ficha Esquemagrupo Insertar cables/números de cableBus múltiple. Buscar

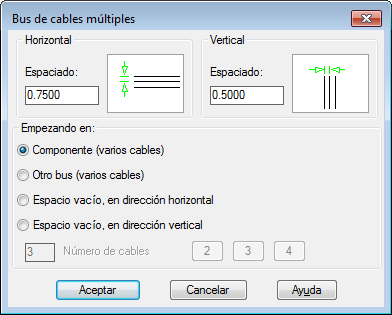

5. En el cuadro de diálogo Bus de cables múltiples, especifique los elementos siguientes:

   Espaciado horizontal:  0.75

   Espaciado vertical:  0.50

   Empezando en:  Componente (varios cables)


6. Haga clic en Aceptar.
7. Responda a las solicitudes de la siguiente manera:

   Seleccione mediante ventana puntos iniciales de conexión de cables 

   Seleccione los polos de 5 a 7 de la Caja negra 1 (1) y haga clic con el botón derecho

   a (T= tipo de cable):

   Arrastre los cables hacia la derecha, más allá de los cables que ha insertado,

   a Punto (Continuar/cambiar):

   Arrastre los cables hacia PJ2, de la Caja negra 2, introduzca C y pulse INTRO (para continuar y bloquear el arrastre)

   a (Continuar/cambiar):

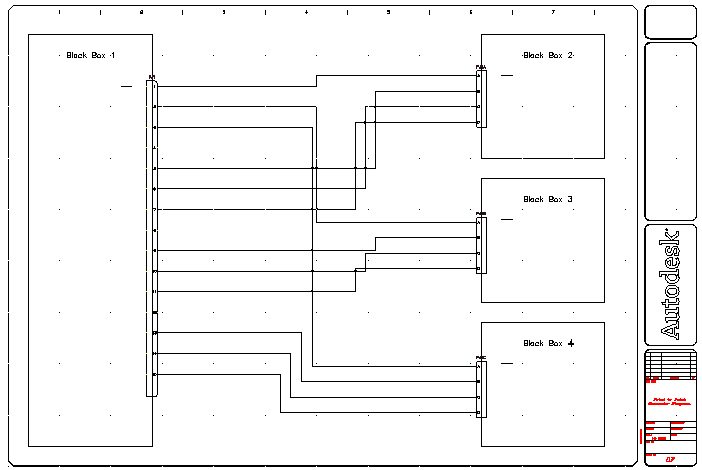

   Arrastre los cables hacia la derecha y conéctelos a los polos B-D en PJ2 (2)


8. Haga clic en la ficha Esquemagrupo Insertar cables/números de cableBus múltiple. Buscar
9. En el cuadro de diálogo Bus de cables múltiples, haga clic en Aceptar para utilizar los parámetros anteriores.
10. Responda a las solicitudes de la siguiente manera:

    Seleccione mediante ventana puntos iniciales de conexión de cables:

    Seleccione los polos de 9 a 11 de la Caja negra 1 y haga clic con el botón derecho

    a (T= tipo de cable):

    Arrastre los cables hacia la derecha,

    a Punto (Continuar/cambiar):

    Arrastre los cables hacia PJ3, de la Caja negra 3, introduzcaC y pulse INTRO (para continuar y bloquear el arrastre).

    a (Continuar/cambiar):

    Arrastre los cables hacia la derecha y conéctelos a los polos B-D en PJ3

11. Haga clic en la ficha Esquemagrupo Insertar cables/números de cableBus múltiple. Buscar
12. En el cuadro de diálogo Bus de cables múltiples, haga clic en Aceptar para utilizar los parámetros anteriores.
13. Responda a las solicitudes de la siguiente manera:

    Seleccione mediante ventana puntos iniciales de conexión de cables:  

     Seleccione los polos de 13 a 15 de la Caja negra 1 y pulseINTRO

    a (T= tipo de cable): 

     Arrastre los cables hacia la derecha,

    a Punto (Continuar/cambiar):

     Arrastre los cables hacia abajo y hacia PJ4 de la Caja negra 4, pulseC y pulseINTRO(para continuar y bloquear el arrastre)

    a (Continuar/cambiar):

    Arrastre los cables hacia la derecha y conéctelos a los polos B-D en PJ4
