Inserción de un circuito de alimentación bifásica unifilar

Use el Generador de circuitos para configurar e insertar un circuito de alimentación bifásica.

Los circuitos dobles cuentan con dos circuitos distintos que parten de la misma derivación. Cada circuito se puede configurar de forma independiente.

  1. Haga clic en la ficha Esquemagrupo Insertar componenteselemento desplegable Generador de circuitosGenerador de circuitos. Buscar
  2. Se muestra el cuadro de diálogo Selección de circuito.
  3. Seleccione Alimentación unifilar: Vertical - Alimentación bifásica.
  4. Haga clic en Configurar.
  5. Precise un punto de inserción en el bus unifilar.

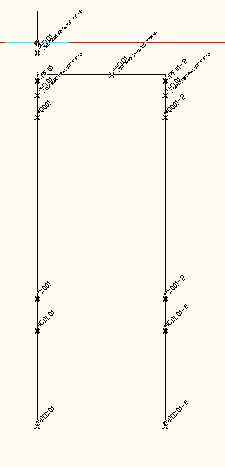

    Se muestra el cuadro de diálogo Configuración del circuito. Observe que algunos elementos del circuito incluyen un prefijo “(2)”. Estos elementos conforman el segundo circuito del circuito doble.

  6. En la sección Elementos del circuito, seleccione Configuración de la carga.
  7. En la sección Configuración y anotaciones: Configuración de la carga, seleccione el botón Examinar.

    Se muestra el cuadro de diálogo Seleccionar carga.

  8. Seleccione Tipo: Transformador, Tensión (V): 480 y Fase: 3.
  9. Seleccione una entrada de la rejilla y haga clic en Aceptar.
  10. Continúe seleccionando Elementos del circuito para el primer circuito:

    Carga: Caja genérica

    Dispositivos de desconexión: Ninguna

    Regletero o conector: Cuadrado

    Marcador de manguera: Ninguna

  11. En la sección Elementos del circuito, seleccione (2) Configuración de la carga.
  12. En la sección Configuración y anotaciones: Configuración de la carga, seleccione el botón Examinar.

    Se muestra el cuadro de diálogo Seleccionar carga.

  13. Seleccione Tipo: Transformador, Tensión (V): 480 y Fase: 3.
  14. Seleccione una entrada de la rejilla y haga clic en Aceptar.
  15. Continúe seleccionando Elementos del circuito para el segundo circuito:

    (2) Carga: Flecha de origen

    (2) Dispositivos de desconexión: Seccionador y fusibles

    (2) Regletero o conector: Ninguna

    (2) Marcador de manguera: Ninguna

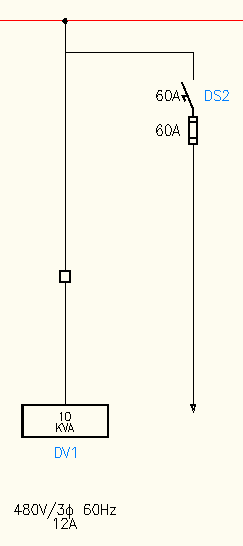

  16. Haga clic para insertar todos los elementos del circuito.
  17. Haga clic en Terminar.
  18. Guarde el dibujo.
