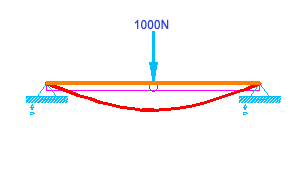

Calcula y dibuja la línea de flexión o de momento de una viga sujeta a diferentes fuerzas.
Buscar
Resumen
Antes de calcular la línea de flexión de un objeto, es preciso calcular primero el momento de inercia de dicho objeto con el comando AMINERTIA.
Lista de solicitudes
Se muestran las siguientes solicitudes.
- Bloque del momento de inercia
- Especifica la tabla de valores (creada previamente con el comando AMINERTIA) que se va a utilizar para el cálculo.
- Punto inicial
- Especifica el punto inicial para dibujar una nueva viga, en la que el comando dibuja las líneas de flexión y de momento. Nota: Una vista lateral se representa simbólicamente como una línea.
- Punto final
- Especifica el punto final de la viga.
- Viga existente
- Especifica una viga existente para dibujar las líneas de flexión y de momento.
- Escala de línea de flexión
- Especifica la escala de la línea de flexión en el formato unidad:mm.
- Escala de línea de momento
- Especifica la escala de la línea de momento en el formato unidad:Nm
