En este ejercicio, añadirá guitarras a lo largo de la parte inferior de una visualización del perfil.
Añadir guitarras de visualización del perfil
- Abra Profile-6A.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.

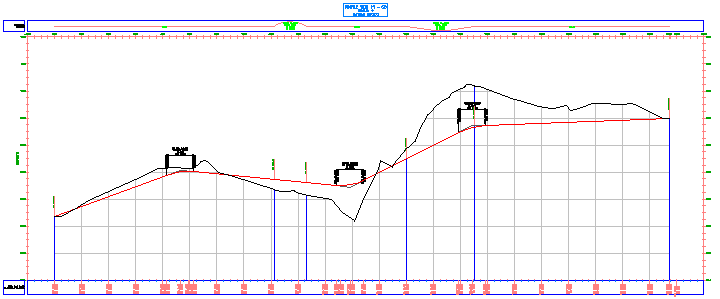

La guitarra de perfil en la parte superior de la visualización del perfil PV - (3) muestra las ubicaciones de curvas horizontales en la alineación de nivel superior. Líneas verticales azules cruzan la rejilla de visualización del perfil para marcar el inicio y el fin de cada curva horizontal. La guitarra de perfil en la parte inferior anota la elevación de ambos perfiles en los P.K. principales.
- Seleccione la rejilla del perfil. Haga clic con el botón derecho del ratón. Haga clic en .
- En el cuadro de diálogo Propiedades de visualización del perfil, en la ficha Guitarras, especifique los parámetros siguientes:
- Tipo de guitarra: Geometría vertical
- Seleccionar estilo de guitarra: Geometría
- Ubicación: Parte inferior de visualización del perfil
- Haga clic en Añadir.
La guitarra se añade al fondo de la lista.
- Haga clic en Aplicar.

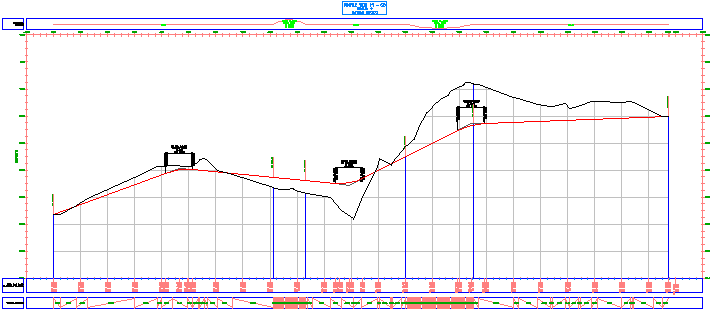

La nueva guitarra se muestra en la parte inferior de la pila de guitarras. Esta guitarra de perfil etiqueta los puntos de geometría vertical del primer perfil en la lista. En este caso, el perfil de terreno existente se ha seleccionado por defecto. Cambiará el perfil referenciado más adelante en este ejercicio.
- En el cuadro de diálogo Propiedades de visualización del perfil, en la ficha Guitarras, especifique los parámetros siguientes:
- Tipo de guitarra: Geometría horizontal
- Seleccionar estilo de guitarra: Curvatura
- Ubicación: Parte inferior de visualización del perfil
- Haga clic en Añadir.
- Haga clic en Aplicar.

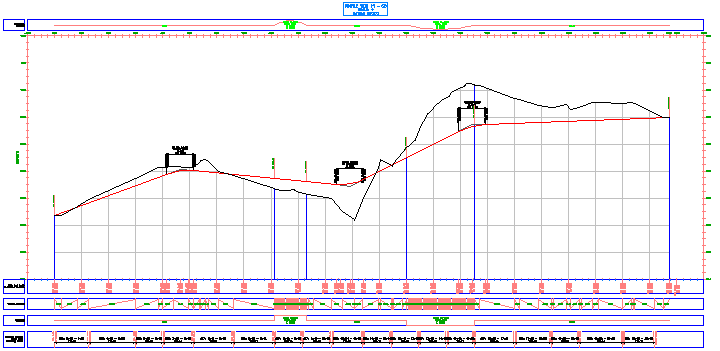

La guitarra de geometría horizontal se añade a la parte inferior de la visualización del perfil en el dibujo. Esta guitarra se dibuja en un estilo diferente del que se encuentra a lo largo de la parte superior de la rejilla. No obstante, ambos estilos muestran la ubicación de las curvas horizontales e incluyen etiquetas con datos de ingeniería básicos de las curvas. Estas guitarras son útiles para evaluar el perfil de diseño desde el punto de vista del drenaje y de la seguridad.
- En el cuadro de diálogo Propiedades de visualización del perfil, en la ficha Guitarras, especifique los parámetros siguientes:
- Tipo de guitarra: Datos de perfil
- Seleccionar estilo de guitarra: Horizontal and Vertical Geometry Point Distance
- Ubicación: Parte inferior de visualización del perfil
- Haga clic en Añadir.
En el cuadro de diálogo Puntos de geometría para etiquetar en guitarra, puede especificar los puntos de geometría horizontales y verticales que se etiquetarán con el estilo actual. Para este ejercicio, aceptará las selecciones por defecto.
- En el cuadro de diálogo Puntos de geometría para etiquetar en guitarra, haga clic en Aceptar. Nota:
Para obtener más información sobre el etiquetado de puntos de geometría, consulte el ejercicio de aprendizaje Adición de etiquetas en grupos.
- Haga clic en Aplicar.

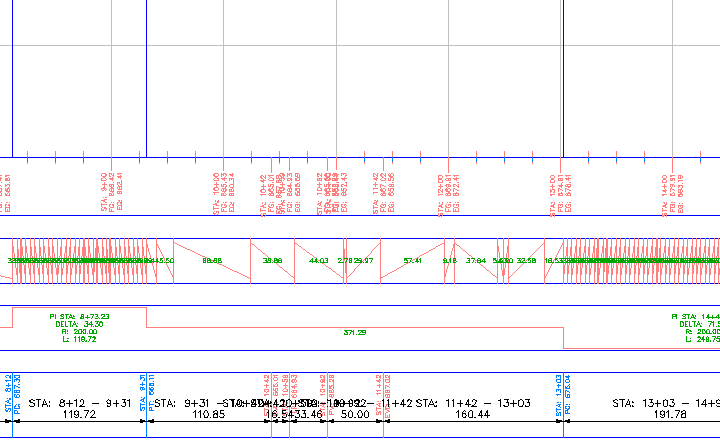

La nueva guitarra se muestra en la parte inferior de la pila de guitarras. Esta guitarra etiqueta la distancia incremental entre los puntos de geometría horizontales de la alineación principal.
Cambiar los perfiles referenciados en guitarras
- En la tabla Lista de guitarras, en la columna Perfil1, cambie el valor a Layout (1) para la guitarra de perfil en la parte inferior de la lista.
- Haga clic en Aplicar.

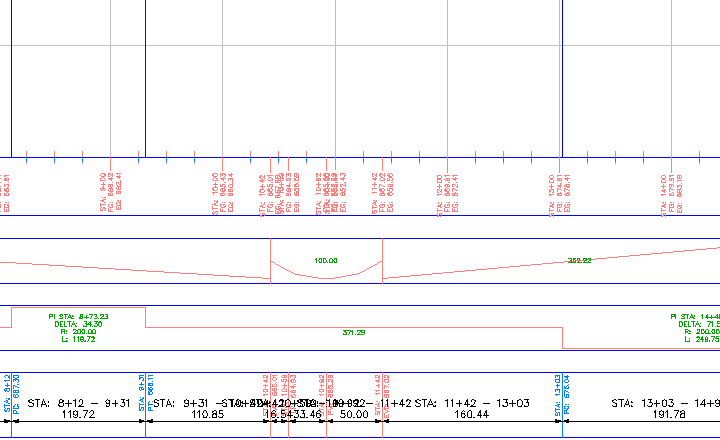

Ahora la guitarra Datos de perfil muestra elevaciones del terreno existente y del perfil longitudinal de la rasante en cada P.K. principal. La guitarra con el estilo Horizontal Geometry Point Distance muestra la elevación de la rasante en cada punto de geometría horizontal.
- En la guitarra correspondiente a Geometría vertical, cambie el parámetro Perfil 1 a Layout - (1).
- Haga clic en Aplicar.
Ahora esta guitarra muestra la longitud de cada segmento de pendiente a lo largo del perfil compuesto.
Cambiar el orden de las guitarras
- En la tabla de la lista de guitarras, seleccione la guitarra Geometría vertical. Haga clic en
dos veces y, a continuación, haga clic en Aplicar. La guitarra Geometría vertical se desplaza a la parte inferior de la pila de guitarras.
- Haga clic en Aceptar.

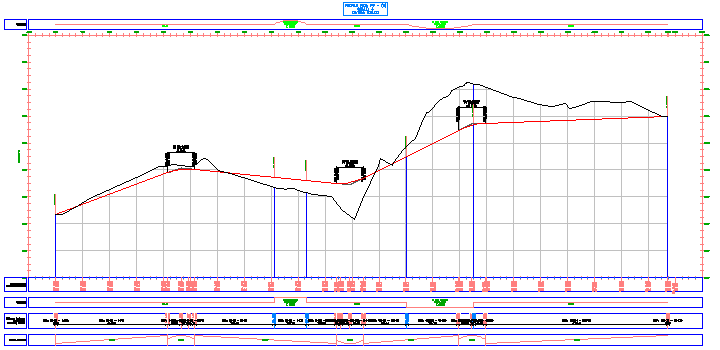

Esta disposición de las guitarras resulta cómoda para el análisis. Muestra la geometría horizontal y vertical, así como los datos de elevación comparados para el perfil de superficie y el perfil compuesto.
Observe que en la guitarra Geometría vertical inferior, las etiquetas de las tangentes de subida están tapadas por las tangentes. Esta situación la corregirá en Ejercicio 3: modificación de un estilo de guitarra.
Para proseguir en este aprendizaje, vaya a Ejercicio 2: desplazamiento de etiquetas en una guitarra.
