Definición de las propiedades de componentes para usuarios adicionales

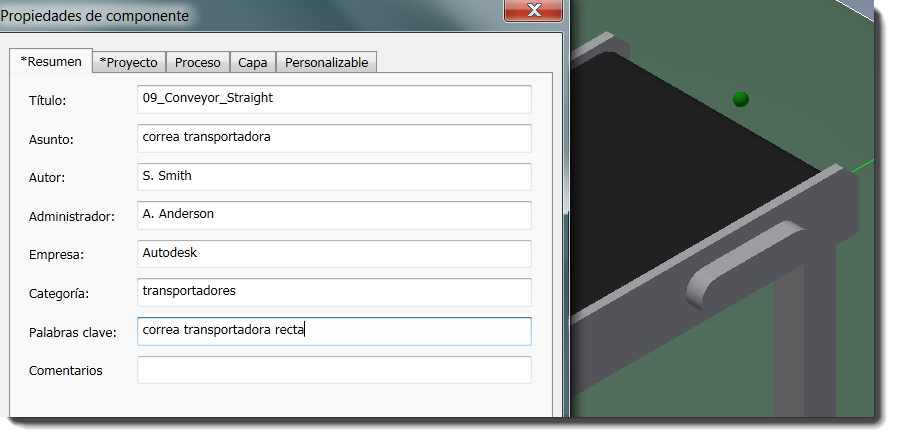

Las fichas Propiedades de componentes reorganizadas y expandidas permiten predefinir los datos de componentes que se utilizan en AutoCAD, Inventor y Process Analysis 360.
-
Las propiedades de Resumen proporcionan información básica sobre el componente y se utilizan para buscar el componente en el Explorador de componentes.
-
Las propiedades de Proyecto definen los datos de utilidad para los informes del proyecto y la preparación de una lista de materiales. Los campos incluyen Número de pieza, N.º de almacenamiento, Centro de costes, Proveedor y Coste estimado.
-
Las propiedades de Proceso vinculan los datos de simulación a un componente, lo que agiliza y facilita la configuración de escenarios de simulación en Process Analysis 360.
-
Las propiedades de Capa predefinen la capa de colocación de un componente, además de automatizar las normas de CAD.
-
Las propiedades de Personalizable incluyen ahora una opción de categoría para ayudarle a organizar la información de los informes. Estas categorías aparecen también en el explorador de propiedades de Factory.
- Las propiedades de Descriptor (disponibles solo en AutoCAD Factory) permiten añadir información descriptiva a un componente que se muestra con el componente insertado y en el explorador de propiedades de Factory. Esta función es similar al comando Descriptor existente de Inventor.
Todas estas propiedades son opcionales. Aunque no están disponibles para los componentes del sistema, se puede copiar un componente del sistema en la carpeta Componentes de usuario para aprovechar estas nuevas funciones.
Temas relacionados de la Ayuda:
AutoCAD Factory: Asignación de propiedades de componente
Inventor Factory: Definición de propiedades de componentes
El Paquete de actualización de componentes de 2016 incluye mejoras de productividad internas que guardan los nombres de propiedades y categorías introducidos anteriormente para facilitar el acceso al definir propiedades de componente personalizadas.
Cambiar parámetros del modelo de componente colocado en AutoCAD (disponible en el Paquete de actualización de componentes de 2016)

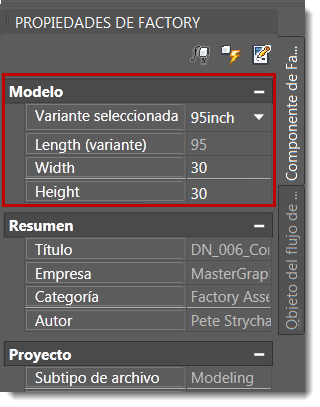

Hemos recibido sus solicitudes y los componentes ajustables ya se admiten en AutoCAD a través de la paleta Propiedades de Factory. De este modo, se introduce en AutoCAD un comportamiento que ya existe en Inventor.
Para cambiar un parámetro del modelo y actualizar el layout, introduzca el nuevo valor en la paleta y haga clic en el icono Actualizar. Esta función también admite las variantes de componentes y la selección múltiple de componentes para su edición.

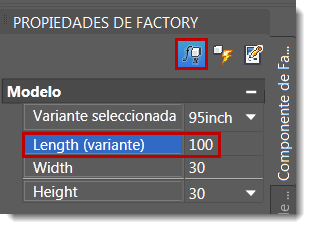

Un nuevo icono Activar parámetros controlados por variantes situado en la parte superior de la paleta permite añadir un nuevo valor para una variante definida.
Temas relacionados de la Ayuda:
AutoCAD Factory: Modificación de propiedades mediante el explorador de propiedades de Factory
Exportación de propiedades de componente
La nueva opción Exportar propiedades genera una hoja de cálculo de Excel con los componentes del layout y sus propiedades asociadas. Esta función de exportación proporciona un método sencillo para compartir datos de componentes con otros sistemas que se utilicen. Para acceder a esta función en AutoCAD, haga clic en el menú desplegable del grupo Componentes de Factory. Para acceder a esta en Inventor, haga clic en el menú desplegable del grupo Componentes de Factory.
Temas relacionados de la Ayuda:
AutoCAD Factory: Exportación de propiedades de componente
Inventor Factory: Exportación de propiedades de componente
