Inspeccione visualmente y consulte los datos de línea de energía e hidráulica para un colector seleccionado. Identifique las tuberías sobrecargadas y las bocas de inspección inundadas. Ajuste la configuración de PAE al rendimiento del modelo en diferentes condiciones de tormenta.
- Ejecute Aplicar tamaño a red de drenaje si todavía no lo ha hecho tras efectuar cambios en la red de drenaje.
Haga clic en
- Haga clic en
, Inspeccionar rendimiento.
- Si lo desea, antes de seleccionar el primer conector de tuberías, ajuste el parámetro PAE, según sea necesario. Valor por defecto = 1/10.
- Siga las instrucciones de la información de herramientas en la parte inferior del lienzo.
- Seleccione un primer conector de tuberías. La selección se resalta en amarillo.
Para cambiar la selección de los conectores de tuberías antes de iniciar el análisis, haga clic en el conector de nuevo para anular su selección y, a continuación, seleccione otro.

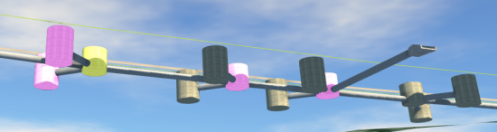

- Seleccione un segundo conector de los que hay disponibles (resaltados en color púrpura).

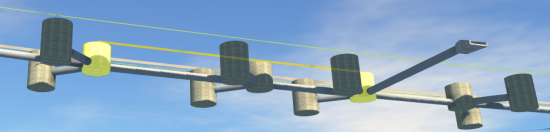

- El colector que se analizará ahora se marca entre los dos conectores de color amarillo.
- Pulse Intro para iniciar el análisis.
Nota: No es posible seleccionar estructuras de drenaje del subsuelo en la superficie de terreno o carretera, o a través de ella. Desplácese por debajo de la superficie para seleccionar las estructuras.
Inspeccionar rendimiento da como resultado:

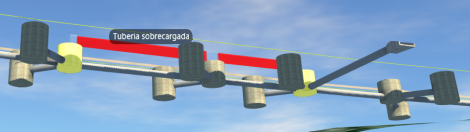

- Etiquetas de tragantes sobrecargados y bocas de inspección inundadas.

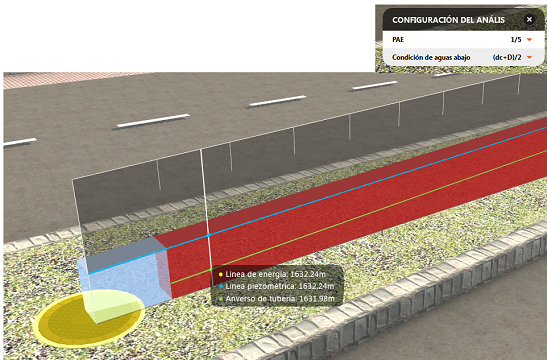

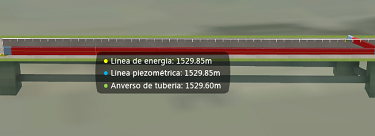

- Análisis visual de las líneas de energía e hidráulicas, medido con el anverso de la tubería. Para comprobar los datos, mueva el cursor sobre la barra vertical a lo largo del cuadro delimitador sombreado.
Barra de color azul: la profundidad del agua en la tubería (no el flujo), es decir, el rasante hidráulico.
Línea verde: el anverso o el interior de la tubería.
Línea amarilla: la línea de energía.
