Acerca de las redes de drenaje

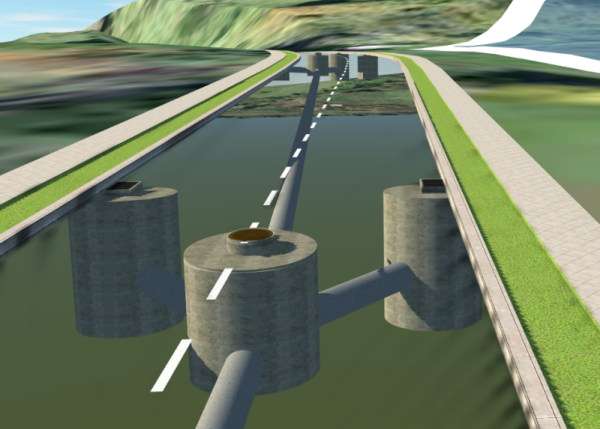

Modele una red de drenaje con embocaduras, mediante reglas de espaciado y de diseño basadas en análisis. Cree un diseño del borrador a partir de una carretera de diseño o creando una red con estructuras aparte de una carretera. Ajuste y cambie el tamaño de las estructuras de red. Administre los datos de contenido de lluvia, analice los tragantes e inspeccione el rendimiento hidráulico de los colectores seleccionados. Genere una tabla con las cantidades de materiales que se necesitan.

Dos modos de crear una red de drenaje:

• Utilice Añadir red de drenaje, la herramienta disponible en el menú contextual de la carretera de diseño, y añada una composición de drenaje inicial en borrador de la carretera de diseño o compuesta seleccionada. Ajuste los materiales y las estructuras de drenaje, incluidas las embocaduras, según se precise.
  Nota: Los tragantes se colocan solo si la carretera seleccionada utiliza un estilo de carretera con una vía de empalme.

O bien:

• Utilice , Red de drenaje, para crear una red donde desee, aparte de una carretera. Añada tuberías, tragantes, bocas de inspección o embocaduras, uno a uno o varios a la vez. Puede conectar estas estructuras a una red basada en una carretera de diseño.

Elija estructuras de piezas de componentes de un catálogo de piezas, que se pueden compartir con Autodesk AutoCAD Civil 3D. Drainage Design proporciona un catálogo por defecto. Con Project Kameleon (vista preliminar), puede crear un catálogo de piezas de componentes personalizado.

Cuando considere que la composición está terminada, incluida la ubicación de embocaduras, ejecute Aplicar tamaño a red de drenaje. Esta herramienta permite analizar de nuevo la red y ajusta los diámetros de las tuberías, las pendientes y el tamaño de las estructuras de subsuelo afectadas por los cambios. Es especialmente útil si se desplaza una embocadura.

Nota: Aplicar tamaño a red de drenaje también tiene dos versiones:

• cambia el tamaño de estructuras conectadas a una sola red, incluida una red aparte de una carretera de diseño. Utilice Resaltar red de drenaje para ver la extensión de una red.
• La versión de carretera de diseño o compuesta, que se encuentra en el menú contextual de la carretera de diseño seleccionada, cambia el tamaño de las estructuras conectadas a todas las redes de la carretera.

Diseño mediante análisis y tamaño de estructuras

Drainage Design utiliza cálculos y reglas estándar del sector para proporcionar diseño mediante análisis. Estos datos y normativas incluyen datos de caudal de la cuenca de captación, cálculos de escorrentía racional, coeficientes de taludes de carretera/Manning y coeficientes de intensidad de lluvia IDF (Intensidad-Duración-Frecuencia). Puede variar la configuración de PAE (por defecto = 1/10) para examinar los colectores en diferentes condiciones de nivel de tormenta. Puede modificar las decisiones de Drainage Design para ajustarse a las necesidades de su modelo. Estos datos aparecen en el lienzo o en la tarjeta de recursos de una estructura de drenaje.

Administración de datos de contenido de lluvia

Con , Contenido de lluvia, puede asignar datos de lluvia específicos del modelo para obtener un diseño de desagüe más preciso. Proporciona tres plantillas de contenido de muestra predefinidas que se pueden personalizar: BDE, Tabular y ANZ.Polynomial (utilizada en Australia y Nueva Zelanda).

Cantidades de materiales necesarias

Para una carretera de diseño seleccionada con una red de drenaje del pavimento, utilice , la herramienta Cantidades para generar una lista con las cantidades de O.D.T., tragantes, bocas de inspección, tuberías y embocaduras.
