Los archivos ráster (o de imagen) son datos basados en píxeles, como las fotografías digitales, que se pueden utilizar como fondos para los datos de elemento y dibujo. Por ejemplo, puede mostrar una fotografía aérea de una ciudad bajo una capa de calles. Los archivos ráster se catalogan para optimizar el rendimiento. Como parte del proceso de carga, se crea un catálogo ráster.

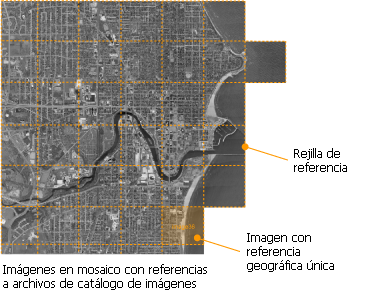

- Un archivo de catálogo ráster contiene una lista de archivos de imagen junto con sus coordenadas inferior izquierda y superior derecha. Al acceder a una capa que hace referencia a un catálogo ráster, el servidor explora el archivo de catálogo en busca de las imágenes correspondientes al área que se está visualizando, y envía solo los datos de esa área.
- Cada archivo de imagen debe tener una referencia geográfica, es decir, debe tener un archivo asociado (por ejemplo, TFW para los archivos TIFF) que especifique la ubicación de la imagen en el sistema de coordenadas utilizado en el mapa.
- Los archivos TIFF, ECW y MrSID se cargan sin conversión. El resto de los formatos se convierten a TIFF durante el proceso de carga.
Formatos de archivo de imagen ráster
La siguiente tabla contiene una breve descripción de los formatos de archivo de imagen ráster admitidos por Autodesk Infrastructure Studio:
| Formato | Extensión de archivo | Descripción |
|---|---|---|
| BMP | .bmp | Microsoft Windows Bitmap (Mapa de bits de Microsoft Windows) |
| CALS | .cal | Formato de tipo 1 CALS MIL-R-28002A |
| ECW | .ecw | Enhanced Compression Wavelet (Óndicula de compresión mejorada) |
| GeoSPOT | .bil | Band Interleaved (Bandas intercaladas) (GeoSPOT, otros). Tenga en cuenta que los archivos GeoSPOT necesitan sus archivos de índice de colores asociados, que tienen la extensión .clr. El archivo CLR debería estar en el mismo directorio que el archivo BIL. |
| JPEG | .jpg, .jpeg | Joint Photographic Experts Group (Grupo de expertos fotográficos unidos) |
| MrSID | .sid | Multi-Resolution Seamless Image Database (Base de datos de imágenes perfectas de varias resoluciones) |
| PNG | .png | Portable Network Graphic (Gráfico de red portátil) |
| TGA | .tga | Formato TrueVision Targa 2.0 |
| TIFF | .tif, .tiff | Tagged Image File Format (Formato de archivo de imagen con etiquetas) |
Formatos de archivo de referencia geográfica
En la siguiente tabla se enumeran los formatos de archivo ráster admitidos por Autodesk Infrastructure Studio y sus archivos de referencia geográfica asociados.
| Formatos de archivo ráster | Formatos de archivo de referencia geográfica |
|---|---|
| .bmp | .bpw, .tab |
| .cal | .clw, .tab |
| .ecw | |
| .jpg/.jpeg | .jgw, .tab |
| .png | .pgw, .tab |
| .sid | |
| .tga | .taw, .tab |
| .tif/.tiff | .tfw, .tab |
