Configuración y manipulación de modelos en 3D Structure Viewer

Puede manipular con un modelo en 3D Structure Viewer mediante los siguientes comandos:

• Modo de selección

  Anula la selección de otras opciones de navegación.

• Girar

  Gire el modelo haciendo clic en él manteniendo pulsado el botón izquierdo del ratón.

• Mover

  Para mover el modelo hacia arriba, hacia abajo, a la izquierda y a la derecha, utilice una de las siguientes acciones:

  • Haga clic y mantenga pulsada la rueda de desplazamiento (el botón central del ratón).
  • Haga clic y mantenga pulsado el botón derecho del ratón.
• Opciones de zoom:

  Cambiar la ampliación de un modelo utilizando la rueda de desplazamiento (el botón central del ratón).

  • Zoom. Cambia el zoom del modelo mediante la función de zoom gradual.
  • Ampliar. Amplía con facilidad el modelo.
  • Reducir. Reduce con facilidad el modelo.
  • Ampliar todo. Aplica zoom a una vista de todo el modelo.
Nota: En navegadores en dispositivos móviles, también puede ampliar/reducir, encuadrar y girar el modelo mediante gestos.
• Seleccionar elemento con ID

  Abre el cuadro de diálogo Seleccionar elemento con ID para introducir el ID de elemento de Revit del elemento que desea seleccionar en la vista.

Puede activar o desactivar la visualización de los elementos en 3D Structure Viewer mediante los siguientes comandos:

• Mostrar/Ocultar nudos
• Mostrar/Ocultar barras
• Mostrar/Ocultar paneles
• Mostrar/Ocultar soportes
• Mostrar/Ocultar cargas
• Mostrar/Ocultar SCL de elementos

  Activa o desactiva la visualización de los widgets del Sistema de coordenadas local (SCL) a lo largo de elementos analíticos en la vista.

• Mostrar áreas afluente

  Está disponible para análisis gravitatorios. Muestra las áreas afluente para todo el modelo. Un área afluente en un elemento superficial es un área estimada, cuyas cargas se asignan a un determinado elemento que soporta dicho elemento superficial.

• Mostrar malla

  Está disponible para análisis estáticos.

Parámetros

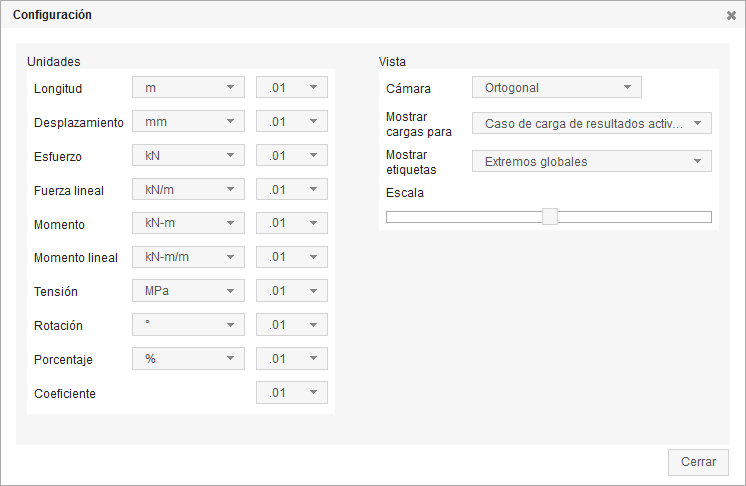

Haga clic en el icono de Abrir la configuración para abrir el cuadro de diálogo Configuración, donde se puede especificar la configuración de unidades para los resultados mostrados en la vista, y otros valores de configuración de visualización para el modelo y los resultados.

• Unidades

  En Unidades, especifique las unidades y un número de posiciones decimales para los valores siguientes:

  • Longitud
  • Desplazamiento
  • Esfuerzo
  • Fuerza lineal
  • Momento
  • Momento lineal
  • Tensión
  • Rotación
  • Porcentaje
  • Coeficiente. Para Coeficiente solo se puede seleccionar un número de posiciones decimales.

  Esta configuración se utiliza para mostrar los tipos de resultados en la vista.

• Cámara:
  • Ortogonal. Muestra una proyección ortogonal de un modelo.
  • Perspectiva. Muestra una proyección en perspectiva de un modelo.
• Mostrar cargas para:
  • Todos los casos de carga. Muestra los resultados para cargas de todos los casos de carga definidos para el modelo.
  • Caso de carga de resultados activos. Muestra los resultados para las cargas del caso de carga seleccionado en la ficha Resultados en la lista Caso de carga.
  • Caso de carga definido en un modelo. Seleccione un caso de carga para mostrar los resultados de las cargas de dicho caso.
• Mostrar etiquetas
  • Extremos locales. Seleccione esta opción para mostrar valores extremos de resultados por elemento en la vista.
  • Extremos globales. Seleccione esta opción para mostrar valores extremos de resultados para un modelo entero en la vista.
  • Ninguno. Si se selecciona esta opción, los valores extremos no se muestran en la vista.
• Escala

  Mueva el control deslizante para definir la escala para los resultados que se muestran en la vista.
