3D Structure Viewer en el sitio web

3D Structure Viewer es una herramienta de navegación interactiva web que permite consultar el modelo de cálculo, visualizar resultados de análisis e identificar las advertencias indicadas durante los cálculos en la vista dinámica. Además de los tipos de resultados disponibles en Revit, le permite mostrar otros tipos de resultados para un modelo y explorar los resultados detallados por elemento.

Acceso

Se puede acceder a 3D Structure Viewer desde la página del modelo en el sitio web de Autodesk® 360 Structural Analysis. Para ello, haga clic en (3D Structure Viewer), que se encuentra en la tabla para cada análisis realizado en el modelo.

3D Structure Viewer también está disponible en el informe para el análisis seleccionado en las áreas siguientes:

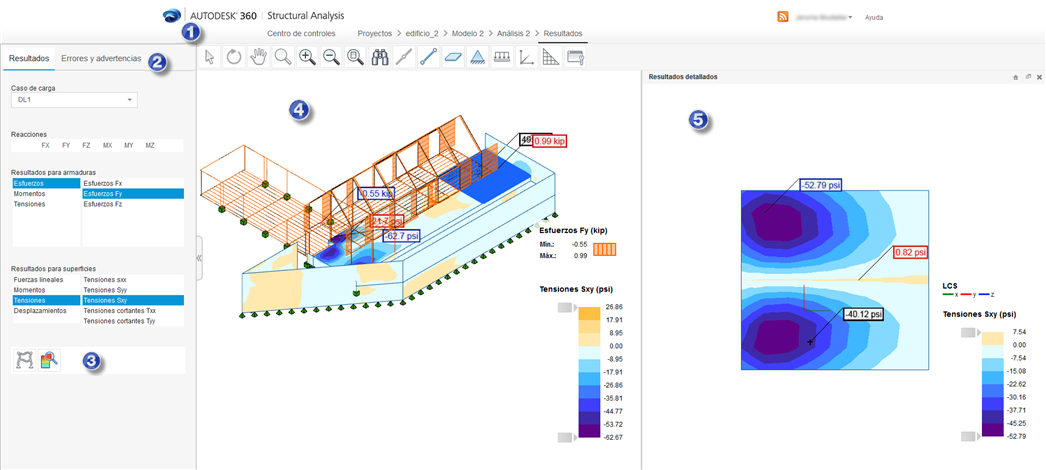

Descripción

1. Navegación y configuración

Contiene comandos que permiten manipular con el modelo en la vista, y especificar la configuración de visualización para el modelo y los resultados. Consulte: Configuración y manipulación de modelos en 3D Structure Viewer.

2. Fichas
  • Resultados.

    Muestra una lista de resultados en función del tipo de análisis realizado: estático o gravitatorio. También puede visualizar los mismos tipos de resultados en Revit.

  • Errores y advertencias

    Muestra los errores y advertencias indicados durante los análisis en una vista 3D. Esta ficha se muestra para los análisis que contienen errores o advertencias indicados durante los cálculos. Los elementos de modelo que causan errores o advertencias están marcados con ID de elemento de Revit.

    Consulte Visualizar los resultados del análisis estructural en 3D Structure Viewer.

3. Los resultados adicionales solo están disponibles en el sitio web

Puede mostrar otros tipos de resultados y explorarlos únicamente en el sitio web. No puede descargarlos en Revit. Los tipos de resultados disponibles dependen del tipo de análisis. También se pueden mostrar los resultados detallados para un elemento seleccionado en la vista. Consulte: Resultados en 3D Structure Viewer y Visualizar los resultados del análisis estructural en 3D Structure Viewer.

4. Vista 3D

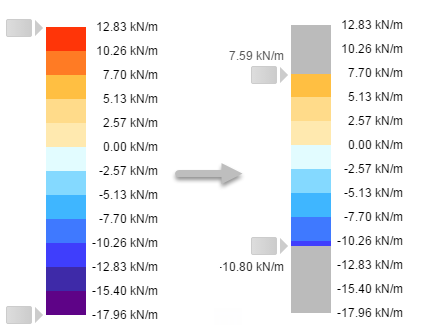

Este es un modelo de cálculo en una vista 3D. Muestra un tipo de resultado seleccionado para el modelo. Especifique la configuración de visualización en el cuadro de diálogo Configuración. Para restringir el rango de valores de resultados, haga clic y mantenga pulsados los rangos de la leyenda y desplácelos hacia arriba y hacia abajo.
5. Vista Resultados detallados
La vista Resultados detallados aparece después de hacer clic en el icono de Explorar resultados detallados . Muestra valores extremos del tipo de resultado seleccionado, mapas (para elementos superficiales) y diagramas (para armaduras) para un elemento seleccionado en la vista 3D (4). También puede mostrar los valores de resultados en puntos que usted seleccione.

Requisitos

3D Structure Viewer requiere que la tecnología WebGL esté activada en el navegador.

Si no se admite WebGL, la información correspondiente se muestra en el visor. Para obtener más información sobre WebGL, consulte www.khronos.org/webgl.

Nota: Se recomienda actualizar a la versión más reciente del navegador que se está utilizando.
