Visualización y exploración de los resultados de análisis en 3D Structure Viewer

Utilice 3D Structure Viewer para explorar los tipos de resultados para el análisis estático y gravitatorio. También puede mostrar otros tipos de resultados y resultados detallados para un elemento. Si se detectan errores o advertencias durante el análisis, se pueden identificar los elementos que los causan en 3D Structure Viewer.

Para visualizar los resultados

1. En la ficha Resultados, en la lista Caso de carga seleccione un caso de carga para mostrar sus resultados.
2. Haga clic en un tipo de resultado para mostrar, como Momentos.
3. Si es necesario, haga clic en un subtipo de resultado, como Momentos My.

   Puede seleccionar más tipos de resultados para mostrar. Los valores extremos para el resultado seleccionado para todo el modelo se muestran en la vista 3D.

4. Seleccione un elemento de modelo en la vista 3D.
5. Haga clic en el icono de Explorar resultados detallados para abrir la vista Resultados detallados.

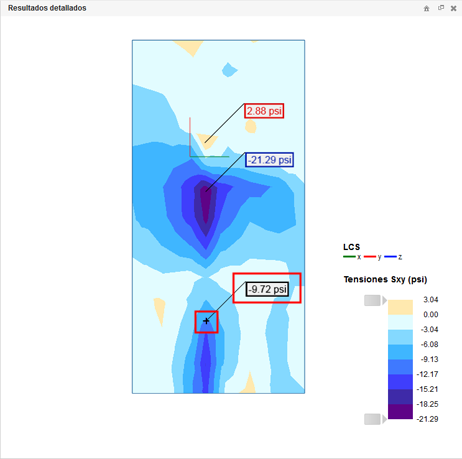

   Se muestra una vista del elemento seleccionado en el modelo y los valores extremos de los resultados seleccionados para dicho elemento, mapas para elementos superficiales y diagramas para armaduras.

6. En la vista Resultados detallados, haga clic en el elemento para seleccionar un punto para el cual desee visualizar los valores de los resultados.

   El punto seleccionado se marca con un signo más de color negro +. Los valores de los resultados en dicho punto se mostrarán en el campo debajo de la vista del elemento.



   En la vista detallada, también se puede manipular con el elemento. Para restablecer su posición original, haga clic en el icono de la vista Inicio en la esquina superior derecha de la vista detallada.

Puede visualizar de forma simultánea varios tipos de resultados en la vista y en la vista detallada.

Nota: En la ficha Resultados, haga clic en un tipo de resultado que se muestre actualmente en la vista para anular su selección.

Para identificar los elementos que causan errores y advertencias en la vista

1. Haga clic en la ficha Errores y advertencias.
   Nota: La ficha Errores y advertencias se muestra junto a la ficha Resultados en 3D Structure Viewer si se detectan errores o advertencias durante el análisis.
2. En la lista, haga clic en un error o advertencia para mostrarlo.

   En la vista, se resaltan los elementos de modelo que causan la advertencia o el error seleccionado y se muestra su ID de elemento de Revit.

Nota: Los errores graves aparecen con un signo de exclamación rojo ().

También puede seleccionar un error o advertencia para mostrar en la vista de la siguiente forma:

• Pulse la tecla "." en el teclado para mostrar el siguiente error en la vista.
• Pulse la tecla "," en el teclado para mostrar el error anterior en la vista.

También puede mostrar los elementos que causan los errores o advertencias en la vista, haciendo clic en una advertencia en la lista de advertencias en un informe.
