Valeurs prédéfinies/Couches CATMotion

Une valeur prédéfinie CATMotion comprend les paramètres de tous les contrôleurs CATMotion d'un cycle de mouvement particulier. Ces données sont stockées dans une couche CATMotion différente de des couches d'animation présentes dans le Gestionnaire de couches. Vous pouvez enregistrer et charger des couches individuelles à l'aide de fichiers texte portant l'extension .cmp.

Editeur CATMotion > groupe de fonctions Hiérarchie > Cliquez sur Valeurs prédéfinies CATMotion.

Utilisation des couches CATMotion

Au même titre que le Gestionnaire de couches de CAT, CATMotion possède un système de couches destinées uniquement au mouvement cyclique et non aux animations globales image par image. Les points communs sont les suivants :

Les couches sont évaluées du haut de la liste vers le bas, en accordant la priorité aux couches situées au bas de la liste. Par exemple, si la pile contient trois couches, nommées Couche01, Couche02 et Couche03 (dans cet ordre dans la liste), et qu'elles présentent toutes des valeurs de poids de 100%, la sortie est composée uniquement de l'animation de Couche03. Les deux autres sont ignorées.
Si une couche de la liste présente une valeur de poids inférieure à 100%, son mouvement est combiné aux couches précédentes. Dans l'exemple précédent, si le poids de Couche03 est de 33,3% et que les deux autres restent à 100%, un tiers du mouvement provient de Couche03 et deux tiers de Couche02. Couche01 est toujours ignorée.
Vous pouvez animer les valeurs de Poids pour modifier la façon dont les couches se mélangent tout au long de l'animation. Par exemple, supposons que vous ayez deux couches : HappyWalk et SadWalk, dans cet ordre dans la liste des calques. Lorsque le poids de SadWalk est de 100%, seul ce cycle de mouvement est utilisé. Mais si vous activez Clé auto, puis définissez la valeur Poids de SadWalk à 0% sur l'image 34 (d'une animation de 100 images) et 100% sur l'image 67, le premier et le dernier tiers de l'animation utilisent SadWalk, tandis que le tiers du milieu utilise HappyWalk.

Néanmoins, il existe des différences, en particulier dans le graphique de courbe de l'éditeur CATMotion. Il n'y a jamais qu'une courbe pour chaque contrôleur, quel que soit le nombre de couches ; la courbe est le résultat pondéré et combiné de toutes les couches. Lorsque vous modifiez la courbe, vous modifiez cette sortie combinée. Par exemple, si vous faites glisser un point sur une courbe pour une piste pondérée à 50%, avec la piste précédente à 100%, le point ne se déplace qu'à la moitié de la vitesse de la souris.

Par conséquent, pour obtenir des résultats plus prévisibles lors de l'édition de courbes, définissez la pondération de la piste que vous éditez à 100% ; vous pouvez augmenter la valeur ultérieurement, si vous le souhaitez, pour mélanger la piste avec celles qui se trouvent en dessous dans la pile.

Avertissement : Vous pouvez modifier les valeurs dans une couche CATMotion uniquement lorsque la valeur Poids de la couche est supérieure à 50,0% (c.-à-d. 50,001% et plus). Toutefois, pour obtenir des résultats plus prévisibles, définissez toujours le poids de la couche à 100% lorsque vous modifiez ses composants.

Procédures

Pour charger une valeur prédéfinie CATMotion :

Si vous souhaitez remplacer une couche existante par la valeur prédéfinie chargée, sélectionnez la couche à remplacer dans la liste des couches.
Dans la liste Valeurs prédéfinies disponibles de l'Editeur CATMotion, accédez à la valeur prédéfinie à charger et cliquez deux fois sur son nom.
La boîte de dialogue Options s'affiche.
Indiquez si vous souhaitez créer une nouvelle couche ou remplacer la couche existante (en surbrillance) par la nouvelle.

Une fois que vous avez chargé une valeur prédéfinie, son nom apparaît dans la liste des couches, sur le côté droit de la boîte de dialogue. Le nom est mis en surbrillance et la valeur prédéfinie présente un poids de 100%.

La valeur prédéfinie est chargée et appliquée.

Pour supprimer une CATMotion :

Dans la liste des Couches courantes, sélectionnez la couche à supprimer.
Cliquez sur (Supprimer couche).

Remarque : Vous ne pouvez pas supprimer la première couche.

Pour enregistrer une valeur prédéfinie CATMotion :

Mettez en surbrillance la couche à enregistrer.
Cliquez sur (Enregistrer valeur prédéf.).
Accédez au dossier de votre choix.
Saisissez un nouveau nom de valeur prédéfinie.
Cliquez sur Enregistrer.

Pour fusionner des valeurs prédéfinies CATMotion :

Animez la valeur Poids de la couche en surbrillance.

Conseil : Pour créer ou modifier l'animation du Poids, sur le groupe de fonctions Valeurs prédéfinies CATMotion, cliquez sur

(vue Poids).

Le reste de la fenêtre de l'éditeur est consacré à la modification de la couche sélectionnée, qu'il s'agisse d'une valeur prédéfinie chargée ou d'une nouvelle couche par défaut.

Remarque : Avant de modifier une valeur prédéfinie, assurez-vous que la couche Valeur prédéfinie est en surbrillance dans la liste Couches courantes.

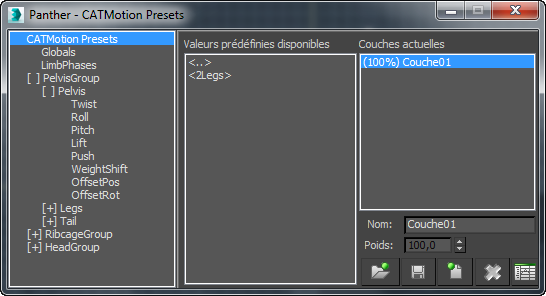

Interface

Vous pouvez charger une valeur prédéfinie CATMotion sur une des ossatures avec n'importe quelle configuration. Cependant, les résultats ne seront pas forcément parfaits. Par exemple, le chargement d'une valeur prédéfinie pour une créature à quatre pattes sur un bipède risque d'aboutir à des résultats indésirables. Lors de l'attribution de noms aux valeurs prédéfinies, il est primordial d'utiliser des conventions bien établies.

Comme avec le Gestionnaire de couches, la couche du dessus de la pile remplace les celles qui se trouvent en dessous. Chaque couche possède un poids pouvant être animé pour mélanger les valeurs prédéfinies.

Valeurs prédéfinies disponibles

Cette liste affiche les Valeurs prédéfinies Ossature CAT du dossier courant. Vous pouvez accéder à d'autres dossiers en cliquant deux fois sur le symbole <..> en haut de la liste.

Couches courantes

Cette liste affiche les couches/valeurs prédéfinies chargées de votre couche CATMotion. Lorsque la liste Couches courantes contient plusieurs couches, vous pouvez afficher et modifier une couche/valeur prédéfinie en cliquant sur celle-ci. Les courbes de cette couche/valeur prédéfinie seront actives dans la hiérarchie CATMotion, prêtes à être éditées.

Remarque : L'intérêt de disposer de plusieurs couches dans la liste Couches courantes, au sein d'une seule couche CATMotion, est que vous pouvez fusionner facilement les différents cycles de marche, tout en conservant le contrôle de la séquence de marche avec un seul jeu d'empreintes. Cela signifie qu'aucun glissement de pas ne se produit, même pendant la fusion des cycles de marche (par exemple, marche/course/furtif). Si vous utilisez plusieurs couches CATMotion dans le Gestionnaire de couches, la fusion des couches CATMotion entraînerait des pas glissés et un grand nombre d'empreintes inutiles.

Nom

Le nom de la couche en surbrillance.

Poids

Le poids de la couche en surbrillance.

Ouvrir valeur prédéfinie CATMotion

Cliquer pour accéder à une valeur prédéfinie.

Enregistrer valeur prédéfinie CATMotion

Enregistrer les paramètres de la couche CATMotion en surbrillance en tant que nouvelle valeur prédéfinie.

Ajouter couche CATMotion

Créer une nouvelle couche CATMotion à modifier.

Supprimer couche CATMotion

Supprimer la couche en surbrillance.

Editeur de courbes : poids CATMotion

Modifiez la couche CATMotion dans Vue piste.

Utilisez cette fonction pour modifier l'animation du poids des valeurs prédéfinies pour leur mélange.
