Rapport sur la nomenclature combiné AutoCAD Electrical et Inventor

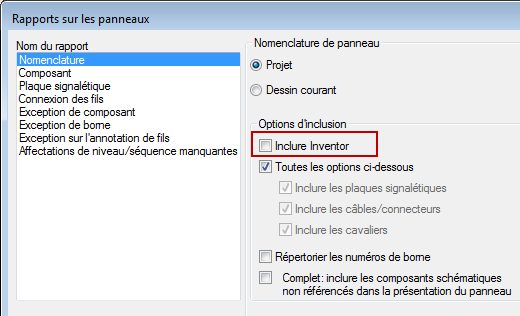

Si votre projet est lié à un ensemble Inventor dans le cadre d'un projet électromécanique, vous pouvez générer un rapport sur la nomenclature combiné. Une option permettant d'inclure les composants Inventor est désormais disponible lorsque vous générez un rapport sur la nomenclature du panneau.
Avec cette option, les pièces électriques figurant dans votre ensemble Inventor sont incluses dans le rapport. La colonne Electromécanique du rapport indique si le composant provient d'AutoCAD Electrical ou d'Inventor, ou s'il est lié et représenté dans les deux produits.
Liaison de composants dans l'onglet Affichage de l'emplacement
Lorsque vous travaillez dans un projet électromécanique, vous pouvez désormais lier le composant AutoCAD Electrical au composant Inventor directement dans l'onglet Affichage de l'emplacement du Gestionnaire de projets.

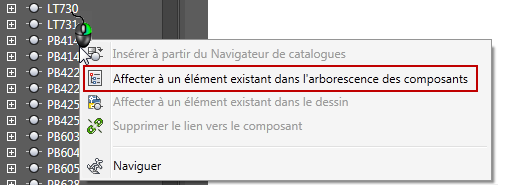

Dans l'onglet Affichage de l'emplacement, cliquez avec le bouton droit de la souris sur le composant AutoCAD Electrical ou Inventor dans l'arborescence, puis choisissez Affecter à un élément existant dans l'arborescence des composants.

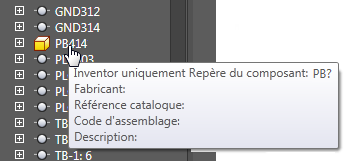

Localisez et sélectionnez l'autre représentation dans l'arborescence. Dans cet exemple, étant donné que j'ai commencé la procédure par le composant AutoCAD Electrical, je sélectionne le bouton poussoir Inventor.

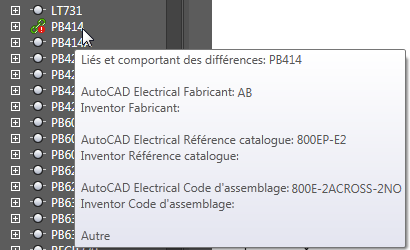

Les composants sont maintenant liés, mais il existe quelques différences.

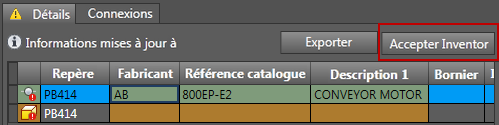

Vous pouvez résoudre ces différences dans le volet Détails de l'onglet Affichage de l'emplacement.
Mise à jour des repères de numéro d'élément

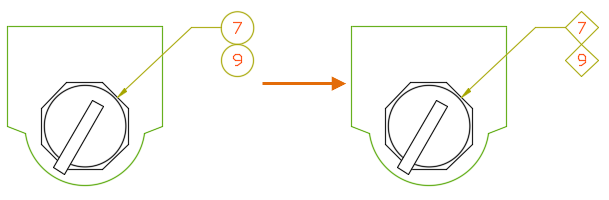

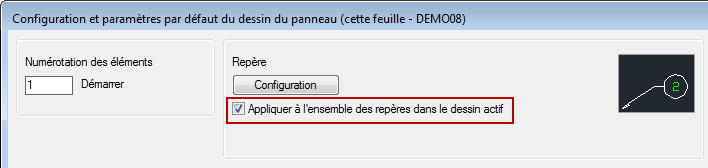

Si vous modifiez la configuration des repères de votre dessin dans la section Configuration du dessin du panneau, vous pouvez désormais mettre à jour les repères dans le dessin courant.
Lorsque vous cliquez sur OK, chaque repère du dessin courant est mis à jour de manière à correspondre à la configuration des repères.
Ignorer les erreurs d'un rapport Vérification Electrical

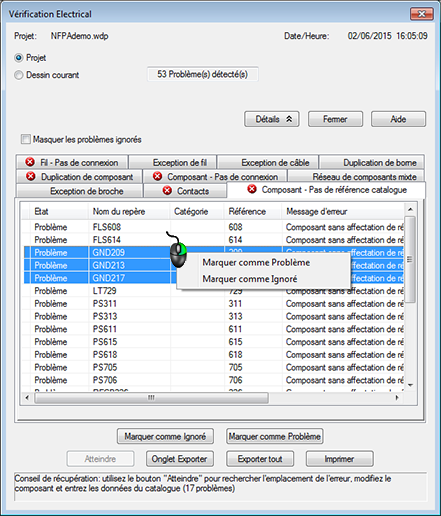

Après avoir défini qu'une erreur ne doit pas être corrigée, vous pouvez la marquer comme ignorée.

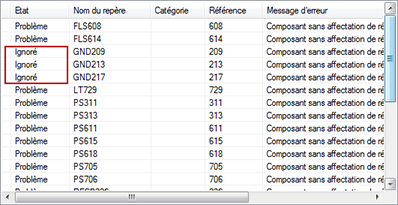

Les erreurs ignorées sont indiquées dans la colonne Etat.

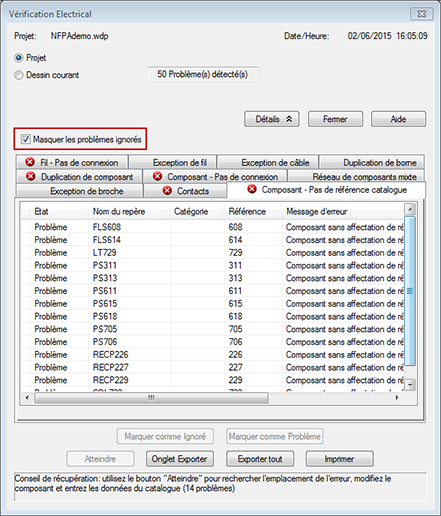

Une fois que vous avez sélectionné les erreurs que vous voulez ignorer, vous pouvez les masquer.
L'état de l'erreur est mémorisé chaque fois que vous exécutez la vérification, ainsi que dans les différentes sessions d'AutoCAD Electrical.

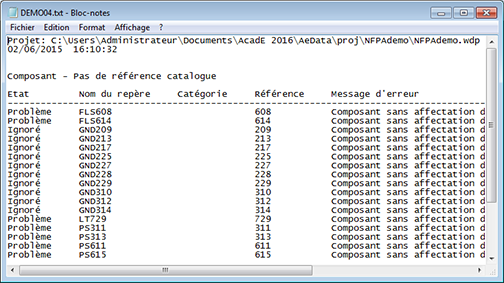

Les erreurs ignorées sont incluses dans le fichier texte lors de l'exportation, même si elles sont masquées dans la boîte de dialogue. Si une erreur est marquée comme ignorée, elle est indiquée dans la colonne Etat du fichier texte.
Améliorations diverses
- Lorsque vous insérez des encombrements de panneau à partir d'une liste schématique, les paramètres de tri sont conservés d'une session à l'autre.

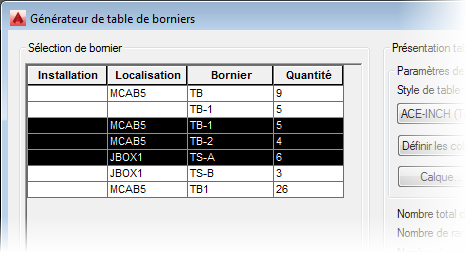

- Dans le Générateur de tables de bornier, vous pouvez trier les borniers en cliquant sur l'en-tête de colonne. Les borniers sont générés dans l'ordre de tri.
- Lorsque vous ajoutez ou modifiez des flèches de signal, les flèches source et de destination associées sont automatiquement mises à jour, même si elles figurent sur d'autres dessins.
