ROTATION (commande)

Fait pivoter les objets autour d'un point de base.

Méthodes d'accès

Bouton

 Barre d'outils : Jeux d'outils Dessin Groupe d'outils Déplacer/Rotation/Echelle Rotation

 Menu:  Modification Rotation

 Menu contextuel : Sélectionnez les objets que vous souhaitez faire pivoter. Cliquez avec le bouton droit de la souris sur la zone de dessin et choisissez Propriétés.

Résumé

Vous pouvez faire pivoter des objets sélectionnés autour d'un point de base à un angle absolu.

Liste des invites

Les invites suivantes s'affichent.

Angle positif courant dans SCU: ANGDIR=courant ANGBASE=courant

Choix des objets: Utilisez une méthode de sélection d'objets et appuyez sur ENTREE une fois l'opération terminée

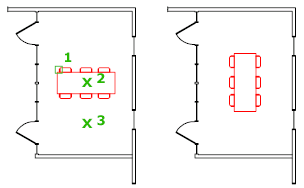

Spécifiez le point de base: Spécifiez un point.

Spécifiez l'angle de rotation ou [Copier/Référence]: Spécifiez un angle, indiquez un point, tapez c ou tapez r.

Angle de rotation

Détermine à quelle distance un objet pivote autour du point de base.

L'axe de rotation traverse le point de base spécifié et est parallèle à l'axe Z du SCU courant.

Copier

Crée une copie des objets sélectionnés pour la rotation.

Référence

Fait pivoter les objets à partir d'un angle spécifié jusqu'à un nouvel angle absolu.

Les limites de la fenêtre restent parallèles aux bords de la zone de dessin lorsque vous faites pivoter un objet de la fenêtre.
