POLYSOLIDE (commande)

Crée un polysolide ressemblant à un mur 3D.

Méthodes d'accès

Bouton

 Barre d'outils : Jeux d'outils Modélisation Groupe d'outils Solides - Créer Icône déroulante Solides primitifs Polysolide

 Menu: Dessin Modélisation 3D Polysolide

Résumé

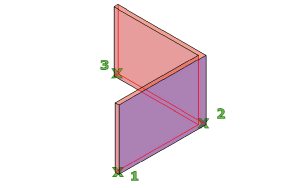

Vous pouvez créer des murs avec des segments droits et courbes de hauteur et de largeur constantes.

La commande POLYSOLIDE vous permet de convertir une ligne, une polyligne 2D, un arc ou un cercle en solide avec un profil rectangulaire. Un polysolide peut avoir des segments incurvés, mais le profil est toujours rectangulaire par défaut.

Grâce à cette commande, vous pouvez dessiner un solide tout aussi facilement qu'une polyligne. La variable système PSOLWIDTH définit la largeur par défaut du solide. La variable système PSOLHEIGHT définit la hauteur par défaut du solide.

Liste des invites

Les invites suivantes s'affichent.

Spécifiez le point de départ ou [Objet/Hauteur/Largeur/Justifié] <Objet>: Spécifiez le point de départ du profil du solide, appuyez sur Entrée pour indiquer un objet à convertir en solide ou entrez une option.

Spécifiez le point suivant ou [Arc/annUler]: Spécifiez le point suivant du profil du solide ou entrez une option.

Objet

Spécifie un objet à convertir en solide. Vous pouvez convertir les objets suivants :

• Ligne
• Arc
• Polyligne 2D
• Cercle

Choix de l'objet: Sélectionnez un objet à convertir en solide.

Hauteur

Indique la hauteur du solide. La hauteur par défaut correspond au réglage PSOLHEIGHT courant.

Spécifiez la hauteur <par défaut>: Indiquez une valeur de hauteur ou appuyez sur Entrée pour spécifier la valeur par défaut.

La valeur de hauteur indiquée met à jour le réglage PSOLHEIGHT.

LArgeur

Indique la largeur du solide. La largeur par défaut correspond au réglage PSOLWIDTH courant.

Spécifiez la largeur <courant>: Indiquez la largeur en saisissant une valeur ou en spécifiant deux points, ou appuyez sur Entrée pour indiquer la valeur de largeur courante.

La valeur de largeur indiquée met à jour le réglage PSOLWIDTH.

Justifier

Indique si la largeur et la hauteur du solide sont justifiées à gauche, à droite ou centrés lors de la définition du profil à l'aide de la commande. La justification est basée sur la direction de départ du premier segment du profil.

Entrez la justification [Gauche/Centre/Droite] <Centre>: Entrez une option de justification ou appuyez sur Entrée pour indiquer la justification au centre.

Point suivant

Spécifiez le point suivant ou [Arc/Clore/annUler]: Spécifiez le point suivant du profil du solide, entrez une option ou appuyez sur Entrée pour mettre fin à la commande.

Arc

Ajoute un segment d'arc au solide. La direction de départ par défaut de l'arc est tangente au dernier segment dessiné. Vous pouvez indiquer une autre direction de départ à l'aide de l'option Direction.

Spécifiez l'extrémité de l'arc ou [Clore/Direction/Ligne/Second point/annUler]: Spécifiez une extrémité ou entrez une option.

• Fermer. Ferme le solide en créant un segment de ligne ou d'arc depuis le dernier point spécifié jusqu'au point de départ du solide. Deux points au moins doivent être spécifiés avec cette option.
• Direction. Spécifie la direction de départ du segment d'arc.

  Spécifiez la direction de la tangente à partir du point de départ de l'arc: Spécifiez un point.

  Spécifiez l'extrémité de l'arc: Spécifiez un point.

• Ligne. Quitte l'option Arc et renvoie les invites initiales de la commande POLYSOLIDE.
• Second point. Indique le second point et l'extrémité d'un segment d'arc défini par trois points.

  Spécifiez un deuxième point sur l'arc: Spécifiez un point.

  Spécifiez l'extrémité de l'arc: Spécifiez un point.

• Annuler. Annule le dernier segment d'arc ajouté au solide.

Fermer

Ferme le solide en créant un segment de ligne ou d'arc depuis le dernier point spécifié jusqu'au point de départ du solide. Trois points au moins doivent être spécifiés avec cette option.

Annuler

Annule le dernier segment d'arc ajouté au solide.

Arc

Ajoute un segment d'arc au solide. La direction de départ par défaut de l'arc est tangente au dernier segment dessiné. Vous pouvez indiquer une autre direction de départ à l'aide de l'option Direction.

Spécifiez l'extrémité de l'arc ou [Clore/Direction/Ligne/Second point/annUler]: Spécifiez une extrémité ou entrez une option.

Fermer

Ferme le solide en créant un segment d'arc ou linéaire entre le dernier sommet et le début du solide.

Direction

Spécifie la direction de départ du segment d'arc.

Spécifiez la direction de la tangente à partir du point de départ de l'arc: Spécifiez un point.

Spécifiez l'extrémité de l'arc: Spécifiez un point.

Ligne

Quitte l'option Arc et renvoie les invites initiales de la commande POLYSOLIDE.

Second point

Indique le second point et l'extrémité d'un segment d'arc défini par trois points.

Spécifiez un deuxième point sur l'arc: Spécifiez un point.

Spécifiez l'extrémité de l'arc: Spécifiez un point.

Annuler

Annule le dernier segment d'arc ajouté au solide.

Annuler

Annule le dernier segment ajouté au solide.
