Crée une cote de diamètre pour un cercle ou un arc.
Méthodes d'accès
Bouton
Barre d'outils : Jeu d'outils Annotation
Groupe d'outils Cotes Icône déroulante Cotes Diamètre Menu:
Cotation
Diamètre
Résumé
Mesure le diamètre du cercle ou de l'arc sélectionné et affiche le texte de cote précédé d'un symbole de diamètre. Vous pouvez facilement repositionner la cote de diamètre résultante avec les poignées.
Liste des invites
Les invites suivantes s'affichent.

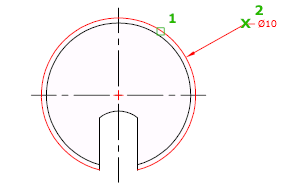

Choisissez un arc ou un cercle:
Indiquez la position de la ligne de cote ou [textMult/TExte/Angle]: Spécifiez un point ou entrez une option.
- Position de la ligne de cote
-
Détermine l'angle de la ligne de cote et la position du texte de cote. Si la cote est placée contre un arc, ce qui fait que la cote pointe hors de l'arc, AutoCAD for Mac dessine automatiquement une ligne d'attache pour l'arc.
- TextMult
-
Affiche l'éditeur de texte sur place, qui permet de modifier le texte de cote. Utilisez des codes de contrôle et des chaînes de caractères Unicode pour entrer des caractères spéciaux ou des symboles. Voir la section Codes de contrôle et caractères spéciaux.
Si les unités alternatives ne sont pas activées dans le style de cote, vous pouvez les afficher en entrant des crochets ([ ]). Pour plus d'informations, voir la section Sélection et modification d'objets.
La présentation du texte de la cote est déterminée par le style de cote courant.
- Texte
-
Personnalise le texte de cote sur la ligne de commande. La mesure de cote générée est affichée entre chevrons.
Pour inclure la mesure générée, utilisez des chevrons (< >) pour représenter cette mesure. Si les unités alternatives ne sont pas activées dans le style de cote, vous pouvez les afficher en entrant des crochets ([ ]).
Les propriétés de texte de cote se définissent sur l'onglet Texte des boîtes de dialogue Nouveau style de cote, Modifiez le style de cote et Ignorer le style de cote.
- Angle
-
Modifie l'angle du texte de cote.
