Editeur d'attributs étendu

Répertorie les attributs dans l'occurrence de bloc sélectionnée et affiche les propriétés de chaque attribut.

Résumé

L'Editeur d'attributs étendu comporte les onglets suivants :

• Attribut
• Options de texte
• Propriétés

Liste d'options

Les options suivantes s'affichent.

Bloc

Nom du bloc dont vous modifiez les attributs.

Etiquette

Etiquette qui identifie l'attribut.

Sélectionner bloc

Ferme temporairement la boîte de dialogue lorsque vous sélectionnez un bloc à l'aide d'un périphérique de pointage.

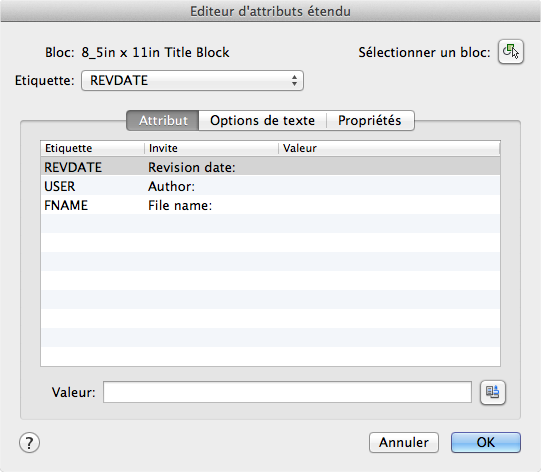

Onglet Attribut (Editeur d'attributs étendu)

Affiche l'étiquette, l'invite et la valeur associées à chaque attribut. Seule la valeur de l'attribut est modifiable.

Liste

Répertorie les attributs dans l'occurrence de bloc sélectionnée et affiche l'étiquette, l'invite et la valeur de chaque attribut.

Valeur

Affecte une nouvelle valeur à l'attribut sélectionné.

Les attributs à une seule ligne comportent un bouton permettant d'insérer un champ. Lorsque vous cliquez dessus, la boîte de dialogue Champ apparaît.

Les attributs multilignes comportent un bouton doté d'une ellipse. Cliquez dessus pour ouvrir l'éditeur de texte sur place avec la règle. Selon le paramètre défini pour la variable système ATTIPE, le viseur de l'éditeur d'attribut s'affiche en version abrégée ou complète.

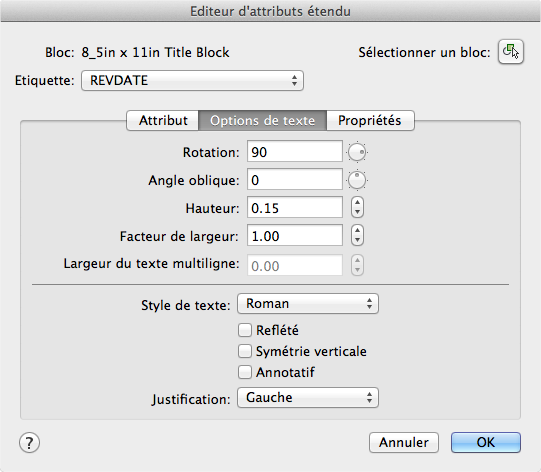

Onglet Options de texte (Editeur d'attributs étendu)

Définit les propriétés qui déterminent l'aspect du texte d'un attribut dans le dessin. Pour modifier la couleur du texte de l'attribut, utilisez l'onglet Propriétés.

Rotation

Indique l'angle de rotation du texte de l'attribut.

Angle oblique

Définit l'angle d'inclinaison du texte de l'attribut par rapport à son axe vertical. Non disponible pour les attributs multilignes.

Hauteur

Indique la hauteur du texte de l'attribut.

Facteur de largeur

Définit l'espacement des caractères du texte de l'attribut. Si la valeur entrée est inférieure à 1.0, le texte est condensé. Entrez une valeur supérieure à 1.0 pour l'étendre.

Largeur du texte multiligne

Spécifie la longueur maximale des lignes de texte dans un attribut multiligne avant de renvoyer le texte à la ligne suivante. La valeur 0.000 indique que la longueur d'une ligne de texte ne fait l'objet d'aucune restriction. Non disponible pour les attributs d'une seule ligne.

Style de texte

Détermine le style du texte de l'attribut. Les valeurs par défaut de ce style de texte sont affectées aux propriétés de texte affichées dans cette boîte de dialogue.

Reflété

Indique si le texte de l'attribut s'affiche à l'envers selon une symétrie horizontale. Non disponible pour les attributs multilignes.

Renversé

Indique si le texte de l'attribut s'affiche à l'envers selon une symétrie verticale. Non disponible pour les attributs multilignes.

Annotatif

Indique que l'attribut est annotatif. Cliquez sur l'icône d'informations pour en savoir plus sur les objets annotatifs.

Justification

Définit la façon dont le texte de l'attribut est justifié (justifié à gauche, centré ou justifié à droite).

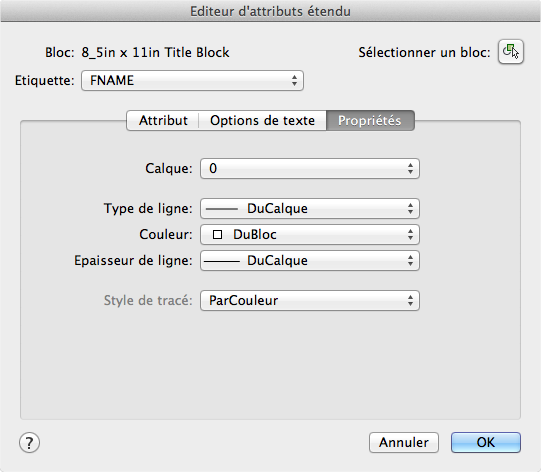

Onglet Propriétés (Editeur d'attributs étendu)

Définit le calque sur lequel se trouve l'attribut, ainsi que la couleur, l'épaisseur et le type de ligne du texte de l'attribut. Si le dessin utilise des styles de tracé, vous pouvez en associer un à l'attribut via l'onglet Propriétés.

Calque

Indique le calque sur lequel se trouve l'attribut.

Type de ligne

Indique le type de ligne de l'attribut.

Couleur

Indique la couleur de l'attribut.

Epaisseur de ligne

Indique l'épaisseur de ligne de l'attribut.

Les modifications apportées à cette option ne sont pas visibles si la variable système LWDISPLAY est désactivée.

Style de tracé

Indique le style de tracé de l'attribut.

Si le dessin actif utilise des styles de tracé dépendant des couleurs, la liste Style de tracé n'est pas accessible.
