NUAGEREV (commande)

Crée un nuage de révision à l'aide d'une polyligne.

Méthodes d'accès

Bouton

 Barre d'outils : Jeux d'outils Dessin Groupe d'outils Formes fermées (développé) Nuage de révision

 Menu:  Dessin Nuage de révision

Résumé

Remarque : NUAGEREV enregistre la dernière longueur d'arc utilisée dans la base de registres système. Cette valeur est multipliée par DIMSCALE pour des raisons de cohérence lors de l'utilisation du programme avec des dessins ayant des facteurs d'échelle différents.

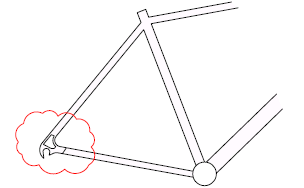

Pour créer un nuage de révision, vous pouvez faire glisser votre curseur ou convertir un objet fermé, tel qu'une ellipse ou une polyligne, en un nuage de révision. Utilisez les nuages de révision pour mettre en surbrillance des parties d'un dessin en cours de révision.

L'objet créé est une polyligne.

Liste des invites

Les invites suivantes s'affichent.

Longueur minimale de l'arc: 0.5000 Longueur maximale de l'arc: 0.5000

Spécifiez le point de départ ou [Longueur de l'arc/Objet/Style] <Objet> : Faites glisser le pointeur pour créer le nuage de révision, entrez une option ou appuyez sur Entrée

Longueur de l'arc

Spécifie la longueur de l'arc dans un nuage de révision.

La longueur d'arc maximale ne peut pas être égale à plus de trois fois la longueur d'arc minimale.

Objet

Spécifie l'objet à convertir en nuage de révision.

Style

Spécifie le style de nuage de révision.
