Crée une boîte solide 3D.
Méthodes d'accès
Bouton
Barre d'outils : Jeux d'outils Modélisation
Groupe d'outils Solides - Créer Icône déroulante Solides primitifs Boîte Menu: Dessin Modélisation 3D BoîteListe des invites
Les invites suivantes s'affichent.

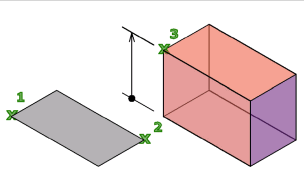

Spécifiez le premier coin ou [Centre]: Spécifiez un point ou entrez c pour centre.
Spécifiez un autre coin ou [Cube/Longueur]: Spécifiez l'autre coin de la boîte ou entrez une option.
Si la valeur Z de l'autre coin est différente de celle du premier coin, aucune invite de hauteur ne s'affiche.
Spécifiez la hauteur ou [2Point] <par défaut>: Spécifiez la hauteur ou entrez 2P pour l'option 2Point.
Si vous entrez une valeur positive, la hauteur est dessinée le long de l'axe positif Z du SCU courant. Si la valeur est négative, la hauteur est dessinée le long de l'axe négatif Z.
La base de la boîte est toujours tracée parallèlement au plan XY du SCU courant (plan de construction). La hauteur de la boîte est indiquée dans la direction de l'axe Z. Vous pouvez entrer des valeurs de hauteur négatives ou positives.
Centre
Crée la boîte en utilisant le point central spécifié.
- Cube
-
Génère une boîte avec des côtés de même longueur.
- Longueur
-
Génère une boîte en fonction de la longueur, de la largeur et de la hauteur que vous indiquez. La longueur correspond à l'axe X , la largeur à l'axe Y , et la hauteur à l'axe Z.
Cube
Génère une boîte avec des côtés de même longueur.
Longueur
Génère une boîte en fonction de la longueur, de la largeur et de la hauteur que vous indiquez. Si vous entrez des valeurs, la longueur correspond à l'axe X , la largeur à l'axe Y et la hauteur à l'axe Z. Si vous choisissez un point pour spécifier la longueur, vous précisez également la rotation dans le plan XY.
2Point
Indique que la hauteur de la boîte correspond à la distance entre les deux points spécifiés.
