Crée un cône solide 3D.
Méthodes d'accès
Bouton
Barre d'outils : Jeux d'outils Modélisation
Groupe d'outils Solides - Créer Solides primitifs Cône Menu: Dessin Modélisation 3D CôneRésumé
Crée un solide 3D avec une base circulaire ou elliptique extrudée de manière symétrique par rapport à un point ou à une face plane circulaire ou elliptique. Vous pouvez contrôler le lissage des solides 3D courbes, par exemple un cône, dans un style visuel ombré ou masqué avec la variable système FACETRES.
Utilisez l'option rayon Supérieur pour créer un tronc de cône.
Initialement, le rayon de base par défaut ne possède aucune valeur. Au cours d'une session de dessin, la valeur par défaut du rayon de base correspond toujours à la valeur du rayon de base précédemment saisie pour un solide primitif.
Liste des invites
Les invites suivantes s'affichent.

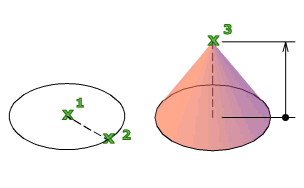

Spécifiez le point central de la base ou [3P/2P/Ttr/Elliptique]: Spécifiez un point (1) ou entrez une option.
Spécifiez le rayon de base ou [Diamètre] <par défaut>: Spécifiez un rayon de base, entrez d pour spécifier un diamètre ou appuyez sur ENTREE pour spécifier la valeur de rayon de base par défaut.
Spécifiez la hauteur ou [2Point/extrémité Axe/rayon Supérieur] <par défaut>: Spécifiez une hauteur, entrez une option ou appuyez sur ENTREE pour spécifier la valeur de hauteur par défaut.
Point central de la base
- 2Point
-
Spécifie que la hauteur du cône est égale à la distance entre les deux points spécifiés.
- Extrémité de l'axe
-
Spécifie l'emplacement de l'extrémité de l'axe du cône. L'extrémité de l'axe correspond au point supérieur du cône ou au point central de la face supérieure du tronc de cône (option Rayon supérieur). L'extrémité de l'axe peut se trouver n'importe où dans l'espace 3D. Elle définit la longueur et l'orientation du cône.
- Rayon supérieur
-
Spécifie le rayon supérieur du cône, créant ainsi un tronc de cône.
Initialement, le rayon supérieur par défaut ne possède aucune valeur. Au cours d'une session de dessin, la valeur par défaut du rayon supérieur correspond toujours à la valeur du rayon supérieur précédemment saisie.
- Diamètre
-
Spécifie le diamètre de la base du cône.
Initialement, le diamètre par défaut ne possède aucune valeur. Au cours d'une session de dessin, la valeur par défaut du diamètre correspond toujours à la valeur de diamètre précédemment saisie pour un solide primitif.
3P (3 points)
Définit la circonférence de base et le plan de base du cône en spécifiant trois points.
2P (2 points)
Définit le diamètre de base du cône en spécifiant deux points.
Ttr (tangente tangente rayon)
Définit la base du cône avec une rayon spécifié tangent à deux objets.
Parfois, plusieurs bases correspondent aux critères indiqués. Le programme dessine alors la base du rayon indiqué dont les points de tangence sont les plus proches des points sélectionnés.
Elliptique
Spécifie une base elliptique pour le cône.
- Centre
-
Crée la base du cone en utilisant un point central spécifié.
