AutoCAD MEP propose deux types d'outils d'accrochage :
- Outils d'accrochage aux objets : outils d'accrochage AutoCAD
standard permettant d'accrocher des points de dessin aux emplacements de géométrie d'autres objets. Par exemple, vous pouvez effectuer un accrochage au niveau de l'extrémité d'une ligne ou de l'intersection de deux lignes. - accrochages AutoCAD MEP. outils permettant l'accrochage dynamique d'objets aux autres objets de systèmes de construction, garantissant ainsi la validité des connexions aux systèmes existants. Vous pouvez utiliser les outils d'accrochage d'AutoCAD MEP avec les systèmes schématiques, électriques, de gaines, de tuyauterie (y compris dans les systèmes de plomberie) et de câbles (chemin de câbles ou tube IRO). Ces outils permettent de dessiner rapidement et avec précision des systèmes intégralement raccordés. Par exemple, si les outils d'accrochage de tuyaux sont activés, vous pouvez dessiner un tuyau et le raccorder à une conduite de tuyauterie existante. Lorsque vous accrochez le tuyau à la conduite, la connexion appropriée est automatiquement insérée, ce qui permet de garantir l'intégrité du système.
Il existe deux sortes d'outils d'accrochage d'AutoCAD MEP : les connexions de fin (plus généralement appelés connexions) et les connexions de courbe. Les connexions de fin permettent de raccorder les nouveaux objets à l'extrémité des objets existants. Les connexions de courbe permettent de raccorder les nouveaux objets le long des points des traits d'axe des objets existants.
Lorsque vous utilisez les outils d'accrochage d'AutoCAD MEP, le raccord approprié est automatiquement inséré, comme illustré dans l'exemple suivant (ajout d'une branche de tuyauterie).

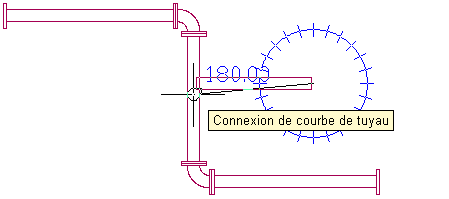

Accrochage d'un tuyau à une conduite existante à l'aide d'une connexion de courbe

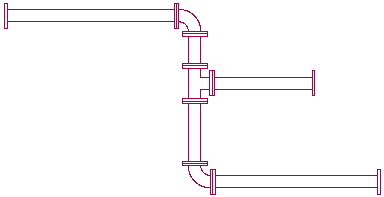

Nouvelle branche et raccord inséré
Lorsque vous activez les outils d'accrochage d'AutoCAD MEP, vous devez les désactiver manuellement une fois l'opération terminée. S'ils sont désactivés au moment de la sélection de l'option d'ajout, l'outil d'accrochage d'AutoCAD MEP approprié est activé le temps de l'opération. Par exemple, si tous les outils d'accrochage d'AutoCAD MEP sont désactivés et que vous activez l'option d'ajout d'une ligne de plomberie, les outils d'accrochage Courbe de tuyau et Connexion de tuyau s'activent automatiquement. Lorsque vous terminez l'opération d'ajout de ligne de plomberie, les outils d'accrochage Courbe de tuyau et Connexion de tuyau sont automatiquement désactivés.
