A propos des plans de construction

Un plan de travail est une fonction de modélisation définissant l'emplacement d'un plan dans un espace tridimensionnel (3D). Il s'agit d'un plan de construction infini susceptible d'être placé dans n'importe quelle orientation dans l'espace. Il peut être créé en décalage par rapport à un plan de travail existant ou faire référence à la géométrie 3D. Avec un plan de travail, vous définissez la géométrie, les cotes, les contraintes et les profils qui constituent le modèle du composant. Les plans de travail aident à mettre en place la géométrie qui serait difficile à positionner de manière paramétrique. En assujettissant les plans de travail à la géométrie, vous contrôlez leur emplacement. Les plans de travail permettent de définir les relations entre les fonctions et de contrôler leur placement.

Un plan de travail apparaît sous forme d'un objet bi-dimensionnel (2D) de forme rectangulaire. Son affichage n'est qu'une représentation graphique du plan infini ; il ne peut être ni déplacé, ni redimensionné. Cependant, vous pouvez contrôler sa visibilité afin d'améliorer la visualisation du modèle. Les plans de travail de décalage et de référence sont définis par l'utilisateur et offrent la possibilité d'être déplacés ou redéfinis.

Remarque : Pour obtenir une taille de modèle raisonnable, il est recommandé d'utiliser le moins de plans de travail possible.

Lorsque vous cliquez avec le bouton droit de la souris sur un plan de travail dans le navigateur de composants, il est mis en surbrillance dans la zone de modélisation. Vous pouvez changer la direction de visualisation afin qu'elle corresponde à celle du plan de travail sélectionné lorsque vous ajoutez une géométrie ou des cotes à l'aide de la commande Définir une vue du menu contextuel Plan de travail.

Avertissement : Toute fonction attachée à un plan de travail est limitée au plan d'origine. Si vous déplacez un plan de travail, toute fonction liée à ce plan se déplace également. De même, si vous supprimez un plan de travail, toute fonction liée au plan est supprimée. Chaque fonction associée à un plan de travail s'affiche sous le dossier Plan de travail du navigateur de composants.

Le générateur de contenu propose trois plans de travail par défaut qui se croisent à l'origine des axes X, Y et Z. Ces plans ont pour vocation de vous aider à commencer la modélisation d'un composant. Vous pouvez ajouter des plans de travail à tout moment de la modélisation. Chaque plan de travail possède son propre système de coordonnées interne. Les plans de travail peuvent être créés sur tout plan dans le système de coordonnées utilisateur actuel (SCU) ou dans le système de coordonnées général (SCG).

Les plans de travail prédéfinis suivants peuvent être ajoutés au modèle à partir de la boîte de dialogue Création d'un plan de travail :

Par défaut

Crée les plans de travail standard ZX, YZ et XY du SCG.

Personnalisé

Crée un plan de travail non compris dans les plans de travail prédéfinis. Le plan de travail a des valeurs définies par l'utilisateur pour les directions X et Y et le point d'origine du plan dans le SCU actuel.

Décalage

Crée un plan de travail décalé d'une distance donnée par rapport au plan de travail source sélectionné. Pour plus d'informations, reportez-vous à la rubrique Plans de travail de décalage et de référence.

Référence

Crée un plan de travail couvrant l'étendue de la fonction d'un modificateur. Pour plus d'informations, reportez-vous à la rubrique Plans de travail de décalage et de référence.

Haut

Crée un plan de travail correspondant à la vue de dessus 3D standard.

Bas

Crée un plan de travail correspondant à la vue de dessous 3D standard.

Face

Crée un plan de travail correspondant à la vue de face 3D standard.

Arrière

Crée un plan de travail correspondant à la vue arrière 3D standard.

Gauche

Crée un plan de travail correspondant à la vue de gauche 3D standard.

Droite

Crée un plan de travail correspondant à la vue de droite 3D standard.

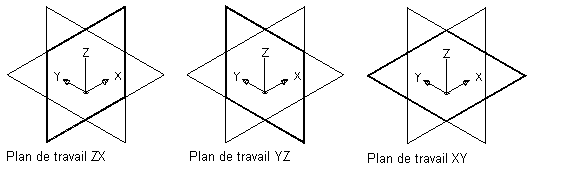

Visualisation des plans de travail par défaut
