Auxiliary Link
Connectez deux points séquentiels ou non séquentiels à l'aide d'une ligne droite. Un lien auxiliaire ne fait pas partie de la géométrie de l'élément de profil type, mais il peut permettre de créer une autre géométrie.
Spécifiez les paramètres suivants dans le groupe de fonctions Properties.
Lien | |
Link Number | Spécifie le numéro du lien. Vous pouvez modifier le numéro du lien généré automatiquement. |
ApplyAOR |
Indique si le dévers ou le dévers de rail est appliqué au lien. Remarque : La case à cocher ApplyAOR a une incidence sur l'affichage de l'élément de profil type dans Subassembly Composer et le comportement de l'élément de profil type lorsqu'il est utilisé dans Autodesk Subassembly Composer. Vous pouvez utiliser l'onglet Superelevation ou Cant pour définir les valeurs d'aperçu de l'effet du dévers ou du dévers de rail pour l'élément de profil type dans le groupe de fonctions Preview. Vous pouvez utiliser l'onglet Input/Output Parameters pour ajouter des paramètres importés dans Autodesk Subassembly Composer lors de l'importation de l'élément de profil type.
|
Position | |
Start Point | Spécifie le point de départ du lien. |
End Point | Spécifie le point d'arrivée du lien. |
Divers | |
Comment | Indique des remarques concernant le lien. Des commentaires peuvent être affichés dans le groupe de fonctions Preview. |
Pour consulter un exemple d'utilisation de cet élément de géométrie, ouvrez le fichier d'exemple PKT suivant :
Auxiliary Link Example.pkt

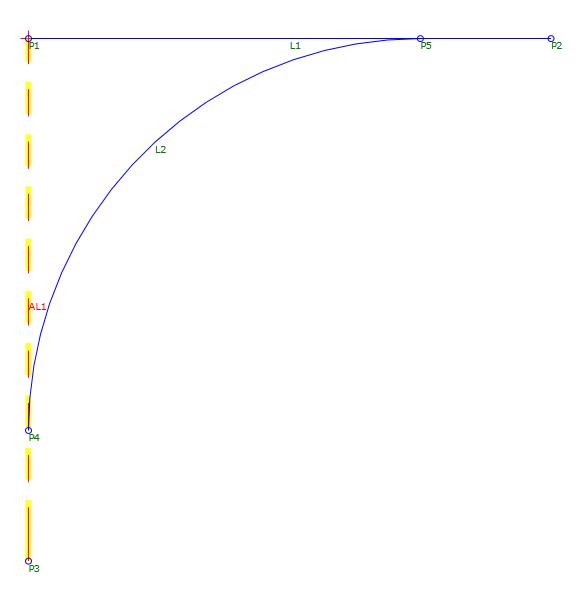

Dans l'exemple, L1 est tracé automatiquement entre les points P1 et P2. L2 est un arc de raccord à tracer entre deux liens. AL1 n'est pas dessiné dans l'élément de profil type final, mais manuellement entre P1 et P3 de sorte que L2 peut utiliser sa géométrie.
