Pour examiner et modifier les fondations sur piles

Choisissez un style de fondation sur pile pour votre pont à partir d'un catalogue de composants de fondation sur pile paramétriques, puis modifiez les paramètres de fondation sur pile en fonction de vos besoins.

1. Sélectionnez le pont, puis cliquez à nouveau sur la fondation sur pile pour la sélectionner.
Conseil : Pour faciliter la visualisation et la modification d'une pile ou d'une fondation sur pile, vous pouvez activer/désactiver la transparence du tablier de pont, ajuster l'opacité de la surface de terrain ou encore masquer le calque de terrain.
• Cliquez sur pour activer/désactiver la transparence du tablier de pont.
• Cliquez sur pour activer/désactiver l'opacité de la surface entre 50 % et 100 %.
• Cliquez sur pour gérer la visibilité du calque de terrain.

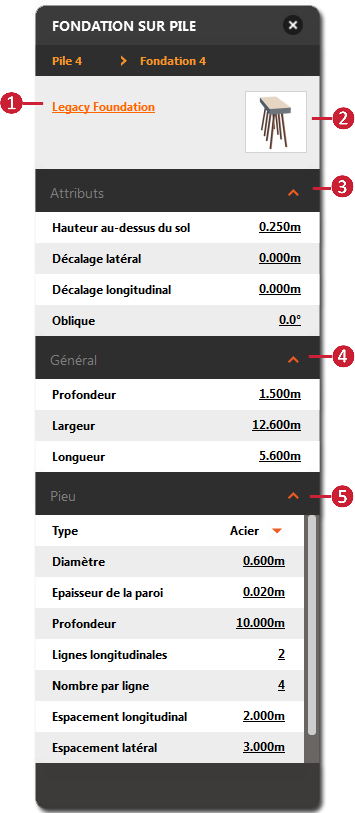

2. Une fois que vous avez sélectionné une fondation sur pile, sa carte de ressource s'affiche.

Sélectionnez le nom de style de fondation sur pile orange pour sélectionner un autre style de composant de fondation sur pile paramétrique dans le catalogue. Cliquez sur l'image miniature pour afficher une vue plus détaillée du style de composant de pile en cours. Modifiez les attributs tels que l'inclinaison, le décalage et la hauteur au-dessus du sol en mode d'édition. Modifiez les paramètres généraux tels que la profondeur, la largeur et la longueur en mode d'édition. Modifiez les propriétés propres au style de composant de fondation sur pile, tels que les paramètres de pieu, en mode d'édition. Ces options varient selon le style de composant de fondation sur pile choisi.
