Utilisation des matières et apparences à partir d'Inventor 2012 et versions antérieures

Dans Inventor 2012, l'option Apparence réaliste était activée par défaut. Cette option a des ramifications sur la migration. Ainsi, lorsqu'un style de couleurs est modifié à un moment donné, il est considéré comme différent du style de couleurs standard d'Inventor et est migré en tant qu'apparence personnalisée. Les apparences personnalisées remplissent le document et sont affichées dans la section Apparences du document du navigateur des apparences.

Examinons les quatre méthodes le plus couramment utilisées par les clients pour interagir avec les styles de matière et de couleurs dans les versions antérieures :

"Utilisation en l'état"

Condition Vous ne modifiez pas les styles de couleurs Inventor. Vous préférez le style visuel ombré au style visuel réaliste. Par conséquent, vous n'utilisez pas le mode d'affichage de style visuel réaliste. Action Dans Inventor 2012, dans l'éditeur de styles, modifiez tous les styles de couleurs que vous souhaitez conserver. Assurez-vous que l'option Apparence réaliste est désactivée (non cochée).

Condition Vous ne modifiez pas les styles de couleurs Inventor. Vous préférez le style visuel réaliste au style visuel ombré. Par conséquent, vous utilisez le mode d'affichage de style visuel réaliste. Action Aucune action n'est requise. L'option Apparence réaliste est activée par défaut et les styles de couleurs sont migrés à l'aide de ces affectations d'apparence.

Remarque : Vous pouvez utiliser le planificateur de tâches pour migrer plusieurs jeux de données.

Bibliothèques de styles

Si vous disposez de bibliothèques de styles personnalisées ou que vous modifiez celles fournies avec Inventor et souhaitez conserver ces modifications, vous devez modifier le paramètre d'utilisation des styles de couleurs 2012 de l'option Apparence réaliste. Le tableau ci-dessous vous permet de déterminer le paramètre à utiliser pour les styles de couleurs Inventor 2012.

Condition Vous ne modifiez pas les styles de couleurs Inventor. Vous préférez le style visuel ombré au style visuel réaliste. Par conséquent, vous n'utilisez pas le mode d'affichage de style visuel réaliste. Action Dans Inventor 2012, dans l'éditeur de styles, modifiez tous les styles de couleurs que vous souhaitez conserver. Assurez-vous que l'option Apparence réaliste est désactivée (non cochée). Enregistrez toutes les modifications.

Condition Vous ne modifiez pas les styles de couleurs Inventor. Vous préférez le style visuel réaliste au style visuel ombré. Par conséquent, vous utilisez le mode d'affichage de style visuel réaliste. Action Aucune action n'est requise. L'option Apparence réaliste est activée par défaut et les styles de couleurs sont migrés à l'aide de ces affectations d'apparence.

Condition Vous modifiez les styles de couleurs Inventor pour répondre à vos besoins. Vous préférez le style visuel ombré au style visuel réaliste. Par conséquent, vous n'utilisez pas le mode d'affichage de style visuel réaliste. Action Dans Inventor 2012, dans l'éditeur de styles, modifiez tous les styles de couleurs que vous souhaitez conserver. Assurez-vous que l'option Apparence réaliste est désactivée (non cochée).

Condition Vous modifiez les styles de couleurs Inventor pour répondre à vos besoins et vous changez les affectations de l'option Apparence réaliste. Vous préférez le style visuel ombré pour travailler sur les modèles. Vous utilisez le mode d'affichage de style visuel réaliste pour la création d'images. Action La conservation des deux styles exige de suivre une procédure un peu plus complexe. Dans Inventor 2012, dans l'éditeur de styles, modifiez tous les styles de couleurs que vous souhaitez conserver. Assurez-vous que l'option Apparence réaliste est désactivée (non cochée). Migrez les styles de couleurs vers une bibliothèque personnalisée. Dans Inventor 2012, dans l'éditeur de styles, effectuez les opérations suivantes : Modifiez tous les styles de couleurs que vous souhaitez conserver. Assurez-vous que l'option Apparence réaliste est activée (cochée). Modifiez le nom de sorte qu'il soit différent de celui utilisé pour la version de la vue ombrée. Cela évite les conflits de noms dans le document. Migrez les styles de couleurs vers la bibliothèque personnalisée.

Etape 1 : Migrez les fichiers XML de styles de couleurs et de matière vers une nouvelle bibliothèque de matériaux ou d'apparences personnalisée. Remarque : il n'est pas nécessaire de disposer de bibliothèques distinctes, mais il est parfois plus simple de les gérer de cette manière.

1. Ouvrez un nouveau fichier pièce.
2. Dans la barre d'outils d'accès rapide, cliquez sur Navigateur de matières . Dans la barre d'outils du navigateur, cliquez sur Gérer > Migrer les styles Inventor.

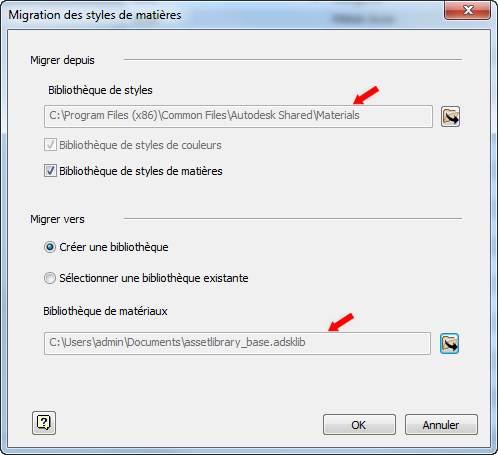

3. Dans la boîte de dialogue Migrer les styles, spécifiez l'emplacement Migrer depuis sous lequel se trouvent les fichiers Materials.xml et Colors.xml de la version 2012 ou d'une version précédente. Le chemin par défaut est C:\Users\Public\Documents\Autodesk\Inventor 2012\Design Data dans Windows 7.



4. Cliquez sur Créer une bibliothèque.
5. Spécifiez l'emplacement Migrer vers, qui est généralement le même que celui du fichier InventorMaterialsLibrary.adsk. Le chemin par défaut est C:\Users\Public\Documents\Autodesk\Inventor 2014\Design Data\Materials.
6. Cliquez sur OK. La bibliothèque est créée et s'affiche dans la section relative aux bibliothèques du navigateur de matières/des apparences.
7. Glissez-déposez les matières ou les apparences personnalisées depuis la section Document ou depuis d'autres bibliothèques dans votre bibliothèque personnalisée.
8. Fermez le navigateur.

Etape 2 : Ajoutez la bibliothèque personnalisée au fichier projet actif approprié.

1. Sélectionnez le projet auquel vous souhaitez ajouter la bibliothèque.

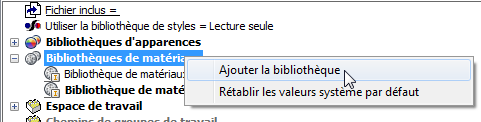

2. Cliquez sur le noeud Bibliothèques de matériaux avec le bouton droit de la souris et choisissez Ajouter la bibliothèque.



3. Sélectionnez la bibliothèque que vous souhaitez ajouter au projet. Cliquez sur OK.

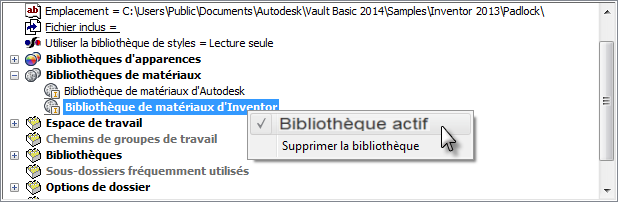

4. Pour rendre la bibliothèque sélectionnée active, la première recherchée ou référencée, cliquez sur le noeud de la bibliothèque avec le bouton droit de la souris et sélectionnez Bibliothèque active.



Rappel : le processus de migration utilise le paramètre de style de couleurs Apparence réaliste pour déterminer la définition à migrer et à associer au nom de l'apparence. Prenez les mesures appropriées, comme décrit précédemment, pour garantir que la définition appropriée est migrée.

Important :

• Inventor 2013 et Inventor 2014 exigent qu'un document, nouveau ou existant, soit ouvert pour accéder aux bibliothèques de matériaux et d'apparences, au contenu et à l'interface utilisateur. Vous ne pouvez pas travailler avec des bibliothèques en dehors d'un document ouvert.
• Les matières et les apparences ne sont plus des styles. Elles ne sont plus gérées à l'aide du gestionnaire de bibliothèques de styles. Vous pouvez toutefois toujours utiliser le gestionnaire des styles pour transférer le contenu des autres styles, comme les normes de dessin, entre les bibliothèques de styles.
• L'Assistant de gestion des styles n'est plus disponible.
• Bien que les matières et les apparences ne soient pas considérées comme des styles, certaines commandes de style sont utilisées pour les tâches de bibliothèque. Par exemple, la commande Purger est utilisée pour supprimer des documents les matières et les apparences inutilisées. L'option Mettre à jour permet quant à elle de modifier les matières et les apparences de document afin qu'elles correspondent aux définitions de bibliothèque.

Documents de gabarits

Nous encourageons fortement les clients qui n'utilisent pas les bibliothèques de styles, mais qui préfèrent conserver les styles dans des documents de gabarit et les gérer en fonction de chaque gabarit, de migrer les styles basés sur des gabarits vers des bibliothèques personnalisées afin de conserver les apparences personnalisées. Il n'est ni recommandé ni conseillé de conserver des apparences dans un document.

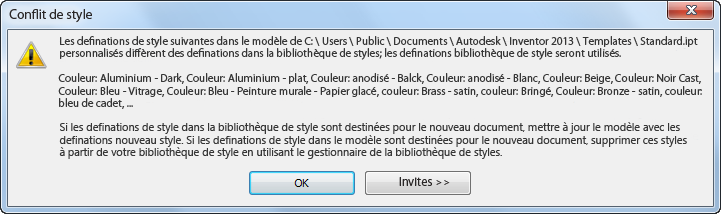

Le message suivant est lié au passage de l'utilisation des gabarits à celui des styles ; il figure dans Inventor depuis plusieurs versions.
