Dans cette tâche, vous allez interpréter les résultats Température, pièce. Ces résultats représentent la température moyenne de la température de surface de la pièce dans le cycle du moule.
-

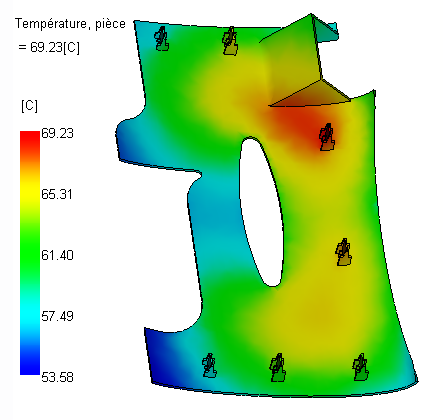

Cliquez sur les résultats Température, pièce.
Dans ce cas, la température cible est de 50 °C. La variation de température maximale et minimale est inférieure à 20 °C ce qui est bien. Cependant, si la température la plus basse sur la pièce est supérieure à la cible indiquant la température de refroidissement, dans ce cas, une température de 25 °C est trop élevée.
Ce résultat représente la température moyenne de la pièce pendant le cycle à la surface du moule ou à l'interface plastique/métal. La variation de température d'une matière amorphe comme l'ABS utilisé ici est meilleure lorsqu'elle est à ± 10 °C de la température de surface du moule recommandée. La variation de température est comprise dans une plage de températures de 20 °C mais la température de surface du moule souhaitée doit être déterminée.
- Cliquez avec le bouton droit sur la matière dans le volet Tâches de l'étude et sélectionnez Détails dans la liste.
- Sélectionnez Conditions d'injection dans la boîte de dialogue Matière thermoplastique.
Une température de surface du moule de 50 °C est recommandée.
La température la plus froide sur la pièce est plus élevée que la température cible indiquant que la température du liquide de refroidissement de 25 °C est trop élevée.
