Dans cette tâche, vous allez interpréter quatre différents résultats de circuit de refroidissement.
-
Assurez-vous que les objets suivants soient visibles.
-
Cavités
-
Canaux de refroidissement
-
Tuyaux de refroidissement
-
Entrées de refroidissement
-
-
Si nécessaire, cliquez sur pour activer les objets.
-
Utilisez les outils de rotation, de panoramique et de zoom selon les besoins pour afficher les résultats de circuit.
-

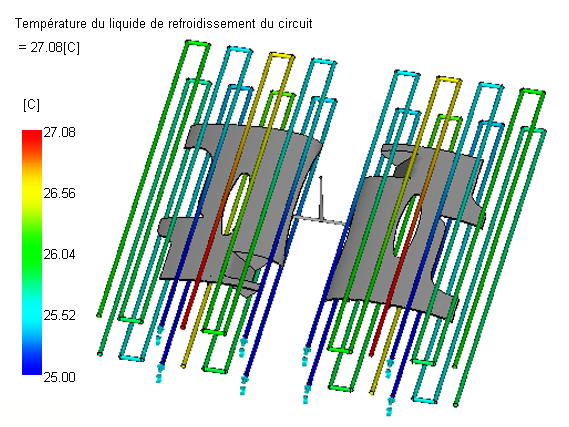

Sélectionnez Température du liquide de refroidissement du circuit dans la liste Tâches de l'étude.
L'augmentation de la température est optimale à moins de 2 à 3 °C. Il est souhaitable d'avoir deux circuits de l'empreinte se rapprochant de la limite supérieure de la ligne de repère indiquant les modifications de la conception de refroidissement.
-
Sélectionnez Débit circuit.
L'entrée par circuit était de 10 l/min. L'équipement de pompage nécessite une capacité d'au moins 80 l/min, car il existe 8 circuits.
-
Sélectionnez Nombre de Reynolds du circuit.
Les résultats indiquent le nombre de Reynolds produit à l'aide du débit d'entrée. En général, une cible de nombre de Reynolds de 10 000 est souhaitable. Dans ce cas, le nombre de Reynolds est bien au-dessus suggérant que le débit pourrait être réduit. Cependant, si le débit est réduit, le résultat Température du liquide de refroidissement du circuit augmente alors qu'il approche déjà la limite supérieure de la ligne de repère. Si vous souhaitez réduire le débit, les circuits doit être divisés pour réduire leur longueur.
