Déplacement du seuil

Dans cette tâche, vous allez déplacer le seuil sur l'arête inférieure de la pièce.

1. Cliquez sur la flèche vers le bas à côté de l'icône Enregistrer sur la barre d'outils d'accès rapide et choisissez Enregistrer l'étude sous.

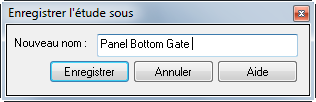

2. Entrez Panel Bottom Gate (Seuil inférieur de groupe de fonctions) comme nouvel nom et cliquez sur Enregistrer.



3. Cliquez sur Sélectionner dans la barre de navigation et cliquez sur le cône d'injection jaune.

4. Cliquez sur le bouton droit de la souris pour invoquer le menu contextuel et sélectionnez Propriétés.

5. Définissez la valeur X sur 245 mm.

6. Définissez la valeur Y sur 10,55 mm.

7. Définissez la valeur Z sur 12 mm.

8. Cliquez sur OK pour définir l'emplacement sur l'arête inférieure de la pièce.

   Remarque : Vous pouvez également faire glisser le cône d'injection vers un nouvel emplacement. Comme le nouvel emplacement exact a été connu, les coordonnées ont été utilisées.
