A propos de l'importation de fichiers PCF dans le modèle 3D

L'option Conversion PCF-tuyauterie est disponible dans le ruban.

Vous pouvez importer des fichiers PCF créés dans AutoCAD Plant 3D ou d'autres programmes.

SampleIsoPreview.pcf importé dans le modèle 3D.

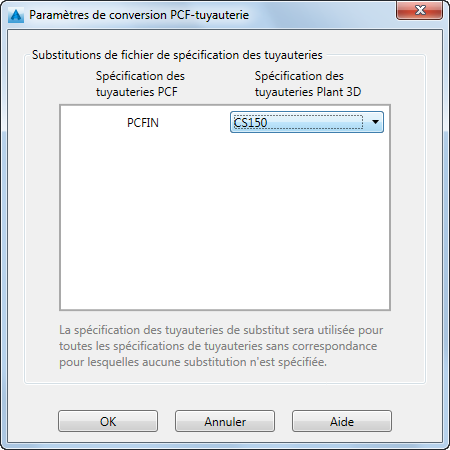

Dans le cas où les fichiers de spécification des tuyauteries du projet en cours ne correspondent pas au fichier PCF, vous pouvez désigner une spécification des tuyauteries Plant 3D de substitut.

Lors de l'importation, la spécification des tuyauteries de substitut est utilisée pour les composants qui ne peuvent pas être localisés. Les composants qui ne sont pas reconnus sont représentés par un trait d'axe dans le modèle 3D pour indiquer leur longueur et leur orientation. Un fichier journal est créé, qui peut être passé en revue pour identifier les mappages de spécification des tuyauteries ou d'autres problèmes.

Exemples de problème indiqué dans le fichier journal :

• Pièce introuvable, trait d'axe utilisé
• Pièce introuvable, pièce personnalisée utilisée
• La spécification des tuyauteries Substitut - Anglo-saxon a été utilisée à la place de la spécification PCF XXX

Remarque : L'importation PCF peut ignorer les composants ou utiliser la spécification des tuyauteries de substitut. Il est recommandé d'ouvrir et de passer en revue le fichier journal après toutes les importations, y compris celles avec un état de réussite .
